Измеритель длины кабеля Ermenrich NetGeeks NL80

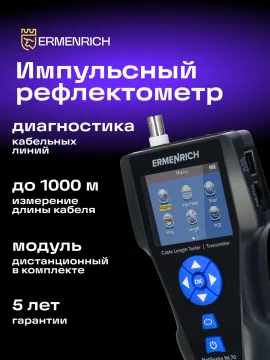

Импульсный рефлектометр (TDR). Функции: измерение длины кабеля, проверка на неисправности, трассировка, проблесковая индикация, тест PoE, PING-тест
![Ermenrich (Эрменрих)](/upload/iv_resize_cache/iblock/578/cc3fi85lac3kwb79bdb4r4mtk7sw4179/ermenrich_redesing_130_64a8893dac5fb7670219af8028f7bac3b8.webp)
Артикул | 82554 | |
Бренд | Ermenrich (Эрменрих) при поддержке Levenhuk | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 21x24x8 см | |
Вес упаковки | 0.815 кг |
Измеритель длины кабеля Ermenrich NetGeeks NL80 – это не просто прибор, с помощью которого можно измерить длину кабеля на дистанции до 1000 метров. Он также позволяет проверять разводку кабелей на обрыв, короткое замыкание, расщепленные, перекрещенные и перевернутые пары, измерять дистанцию до короткого замыкания и обрыва. Можно проводить трассировку, по проблесковой индикации обнаруживать подключенный к роутеру или коммутатору кабель среди многих других, проводить тесты PoE и PING и сохранять полученные результаты на карту памяти.
Прибор поддерживает работу с разными типами кабелей: сетевыми категорий 5E/6/6A/7, телефонными, коаксиальными и другими с металлическими проводниками. В основе его работы лежит метод TDR – импульсная рефлектометрия во временной области. Точность результатов высокая, предусмотрена возможность калибровки. Есть защита от вносимых помех.
Все входящие в комплект устройства работают от аккумулятора: на одном заряде передатчик способен проработать около 20 часов, приемник – 50 часов. Есть функция автоотключения.
Основные особенности:
- Обнаружение и тестирование разных типов кабелей: сетевых, коаксиальных, телефонных и проч.
- Измерения методом TDR – импульсной рефлектометрии во временной области
- Максимальная дистанция измерения длины кабеля – 1000 метров
- Поиск кабелей в пучке, определение кабеля по индикации на роутере или коммутаторе
- Определение разводки проводов: короткого замыкания, перепутанных пар, обрыва
- Расчет дистанции до обрыва и короткого замыкания
- Тесты PoE и PING, автоматическое присвоение IP-адресов, сохранение результатов на карту памяти

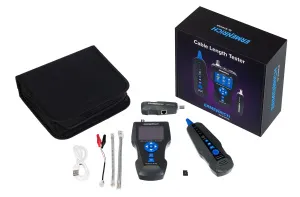

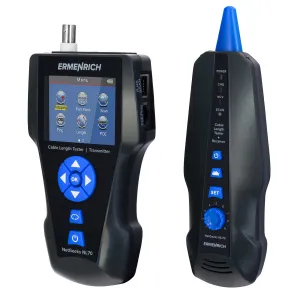

Комплектация:
- Передатчик
- Приемник

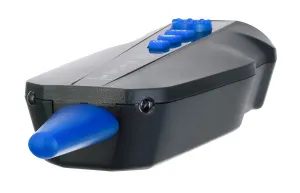

- Дистанционный модуль
- Патч-корд RJ11
- Патч-корд RJ45
- Зажим типа «крокодил»
- Кабель постоянного тока
- Кабель microUSB

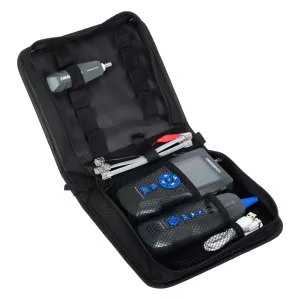

- Сумка
- Инструкция по эксплуатации и гарантийный талон
Артикул | 82554 | |
Бренд | Ermenrich (Эрменрих) при поддержке Levenhuk | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 21x24x8 см | |
Вес упаковки | 0.815 кг | |
Передатчик | ||

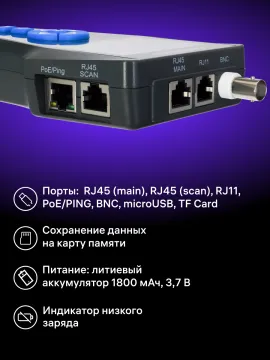

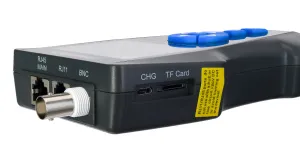

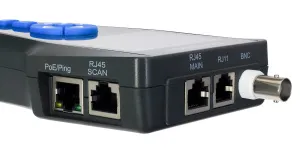

Порты | microUSB, RJ45 (основной), RJ45 (сканирование), RJ11, PoE/PING, BNC, TF карта | |
Типы обнаруживаемых кабелей | телефонный, коаксиальный, электрический, сетевой STP/UTP категорий 5E/6/6A/7 | |
Типы тестируемых кабелей | телефонный, коаксиальный, электрические, сетевой STP/UTP категорий 5E/6/6A/7 | |
Проверка исправности кабеля | + (обрыв, короткое замыкание, перекрещенные пары, перевернутые пары, перекрестные помехи) | |
Трассировка кабеля | ✓ | |
Защита от помех | ✓ | |
Тест PoE | ✓ | |
PING-тест | ✓ | |
Измерение длины кабеля | ||
Метод измерения | импульсная рефлектометрия во временной области (TDR) | |
Единицы измерения | метры/ярды, фут | |
Диапазон измерения, м | 0 — 1000 | |
Погрешность | 3% (±0,5 м) | |
Измерение дистанции до короткого замыкания | ✓ | |
Калибровка | + | |
Общие характеристики | ||
Защита | входное напряжение: 48 В, ток: 5 мА | |
Передача данных | +, до 50 слотов памяти (формат *.txt) | |
Дисплей | LCD, цветной | |
Диагональ дисплея, дюйм | 2.8 | |
Разрешение дисплея, пикс | 320x240 | |
Подсветка дисплея | ✓ | |

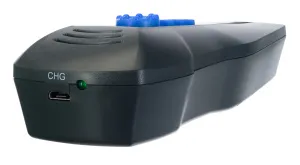

Источник питания | 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект) | |
Ресурс работы батареи, ч | 20 | |
Индикатор низкого заряда батареи | ✓ | |
Автоотключение | 15 мин, 60 мин, 120 мин, 30 мин | |
Диапазон рабочих температур, °С | −10… +60 | |
Рабочий диапазон влажности, % | 20…70 | |

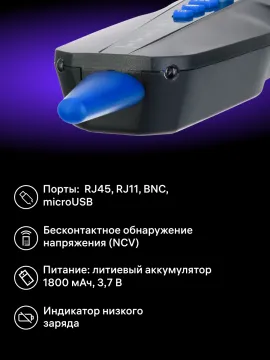

Приемник / Дистанционный модуль | ||
Порты | microUSB, BNC, RJ45, RJ11 | |
Настраиваемая чувствительность | ✓ | |
Бесконтактное обнаружение напряжения (NCV) | ✓ | |
Фонарик | ✓ | |
Источник питания | 3,7 В, 1800 мАч, зарядка через адаптер постоянного тока 5 В, 1 А (не входит в комплект) и кабель microUSB (входит в комплект) | |
Ресурс работы батареи, ч | 50 | |
Диапазон рабочих температур, °С | −10… +60 | |
Рабочий диапазон влажности, % | 20…70 |
