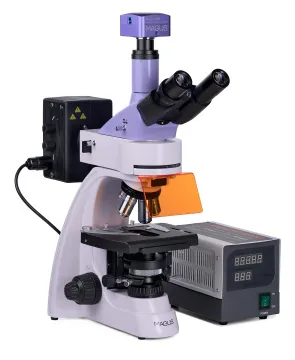

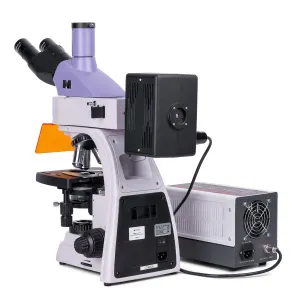

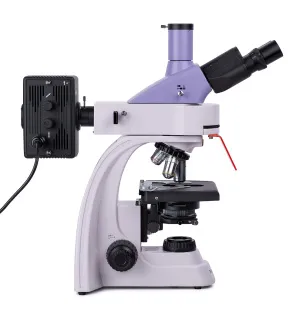

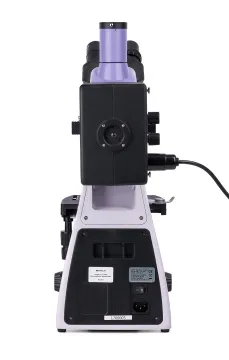

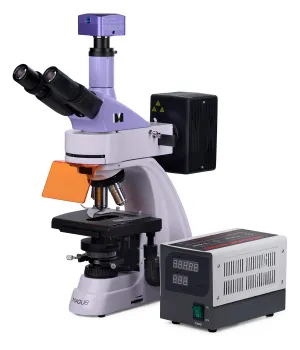

Микроскоп люминесцентный цифровой MAGUS Lum D400
С камерой. Увеличение: 40–1000 крат. Тринокулярная визуальная насадка, объективы-планахроматы и микрофлюары, источник отраженного света – ртутная лампа 100 Вт, источник проходящего света – галогенная лампа 30 Вт, освещение по Кёлеру в отраженном и проходящем свете
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83016 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 45x30x96 см | |
Вес упаковки | 17.1 кг |

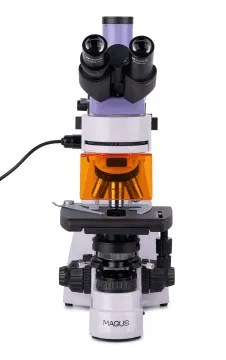

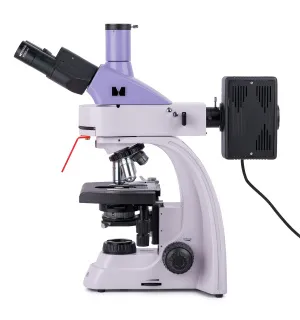

Люминесцентный микроскоп MAGUS Lum 400 предназначен для диагностической и исследовательской работы по методам люминесценции (отраженный свет) и светлого поля (проходящий свет). При дополнительной комплектации можно использовать методы темного поля, фазового контраста и простой поляризации. Сферы применения люминесцентного микроскопа: анализ ДНК, изучение возбудителей болезней, санитарно-эпидемиологический надзор, криминалистическая экспертиза и многие другие.

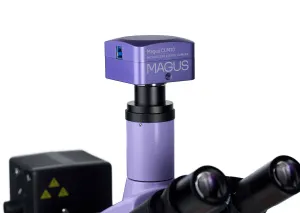

Цифровая камера

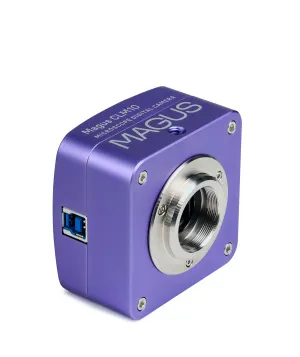

MAGUS CLM10 – камера для работы в свете люминесценции. Также она подходит для темного поля.
Камера оснащена сенсором 2,3 Мпикс и формирует реалистичное изображение в разрешении 1920х1200 пикс. Камера рекомендуется для работы с объективами 40х, 60х и 100х. При работе с объективами среднего увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 120 кадров в секунду при максимальном разрешении. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.
Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Оптика

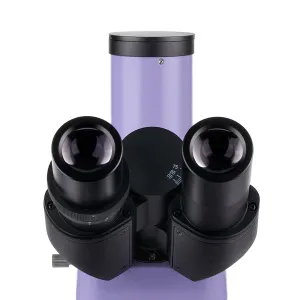

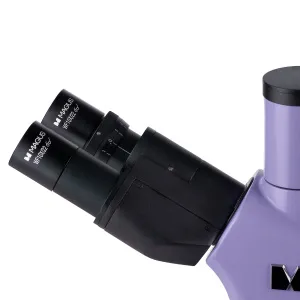

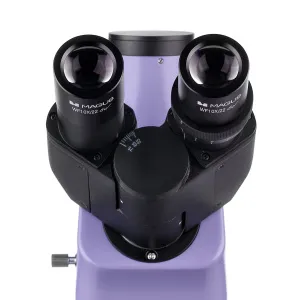

Микроскоп является тринокуляром: для наблюдений используется бинокулярная визуальная часть, наклоненная на угол 30°, а установка цифровой камеры (нет в комплекте) осуществляется в вертикальный канал визуализации. Так как для окулярных тубусов предусмотрена возможность вращения на 360°, пользователю любого роста легко подобрать максимально удобную высоту взора.

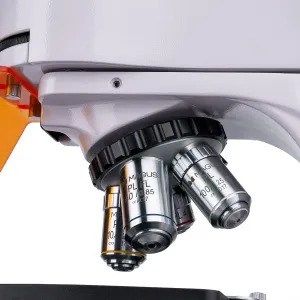

В револьверное устройство может быть установлено пять объективов. В комплектацию включены четыре планахроматических объектива, рассчитанных на бесконечность. Один из них – микрофлюар с увеличением 40х – предназначен для наблюдений в свете видимой люминесценции. Объективы 4х, 10х и 100х применяют для работы в светлом поле. В свободное отверстие револьвера может быть установлен дополнительный объектив, что обеспечит еще одно увеличение в диапазоне кратности микроскопа.
Револьверное устройство установлено в положение «от наблюдателя», т. е. пользователю хорошо виден объектив, который используется в текущий момент для работы.
Освещение

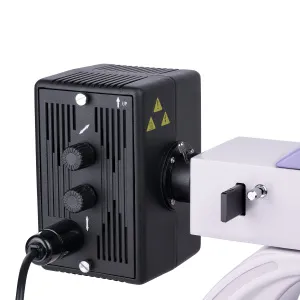

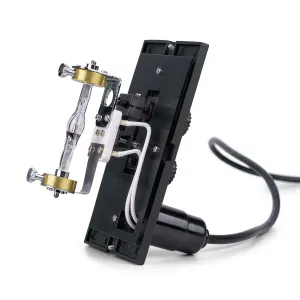

Источник отраженного света – ртутная лампа мощностью 100 Вт. Она вынесена в фонарь, который обеспечивает эффективное теплоотведение – лампа не перегревается даже при длительной работе. Лампу можно центрировать в трех плоскостях для обеспечения наилучшего освещения рабочей области. При необходимости замены снять и установить лампу будет довольно легко. Ртутная лампа удобна при работе с флуоресцентными красителями, так как охватывает широкий спектр и имеет пики на определенных длинах волн.
В люминесцентной насадке расположены четыре фильтра возбуждения: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G).

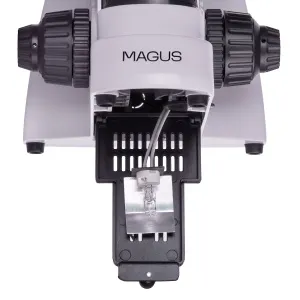

Источник проходящего света – галогенная лампа мощностью 30 Вт. Ее яркости хватает для работы на объективах любой кратности. Благодаря комфортной цветовой температуре освещения длительная работа за микроскопом не вызывает усталости глаз. В систему освещения также входит конденсор. Он имеет слот для установки слайдера (фазового контраста или темного поля).
В проходящем и отраженном свете можно использовать метод Кёлера. Настроенное таким образом освещение не имеет затемнений по краям, объект четко виден, артефакты изображения отсутствуют.
Механика

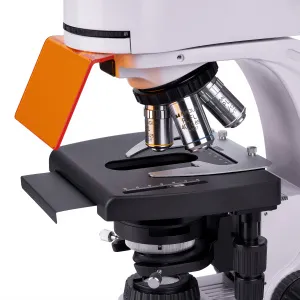

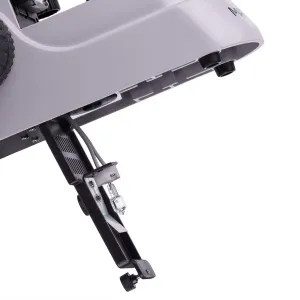

Микроскоп оснащен предметным столиком эргономичной формы – без выдвижной зубчатой рейки. Для работы в отраженном свете в столик устанавливается черная вставка, которая убирает паразитную засветку от источника проходящего света. Препаратодержатель съемный, при необходимости его можно убрать, выкрутив два винта.

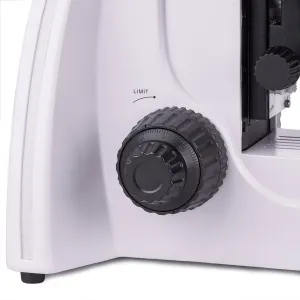

Рукоятки фокусировки расположены с двух сторон штатива: у грубой фокусировки регулируется жесткость хода и есть блокировка, тонкая фокусировка позволяет проводить точную наводку на резкость.
Аксессуары
На микроскоп MAGUS Lum 400 могут быть установлены дополнительные аксессуары: цифровая камера, фазово-контрастное устройство, устройство простой поляризации, конденсор темного поля, окуляры и объективы, слайдеры темного поля и фазового контраста. При необходимости измерять объекты комплектация может быть дополнена калибровочным слайдом.
Основные особенности микроскопа:
- Два метода исследований: люминесценция в отраженном свете, светлое поле в проходящем свете
- Дополнительные методы исследований при использовании опциональных аксессуаров: фазовый контраст, простая поляризация, темное поле
- Тринокулярная насадка с каналом визуализации для установки цифровой камеры; тубусы вращаются на 360°
- Планахроматические объективы на бесконечность, в том числе один микрофлюар
- Источник отраженного света – ртутная лампа 100 Вт, проходящего света – галогенная лампа 30 Вт
- Настройка освещения по методу Кёлера в проходящем и отраженном свете
- Четыре фильтра возбуждения люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
- Эргономичный предметный столик со съемным препаратодержателем и без выдвижной рейки
Основные особенности камеры:
- Для работы в свете люминесценции и по методу темного поля на объективах 40х, 60х и 100х
- Разрешение 2,3 Мпикс – для получения информативного изображения на большом увеличении; низкий уровень шума, малое рассеивание мощности
- 120 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов

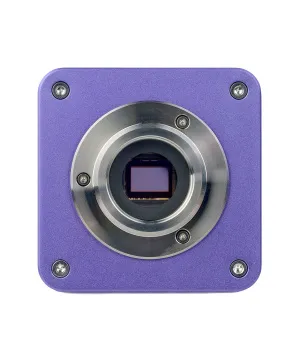

- Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

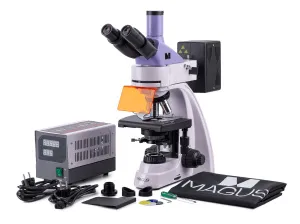

Комплектация:
- Цифровая камера MAGUS CLM10 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив с источником проходящего света , механизмом фокусировки, предметным столиком, кронштейном конденсора и револьвером объективов

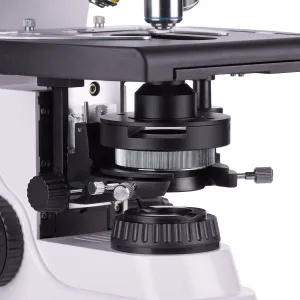

- Конденсор Аббе
- Люминесцентная насадка
- Фонарь ртутной лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 19,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
- Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 40x/0,85 (подпружиненный) WD 0,42 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 100x/1,25 (подпружиненный, ми) WD 0,36 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Наглазник на окуляр (2 шт.)
- Защитный экран
- Пластина светового барьера
- Черная защитная пластина для установки под столик
- Переходник под крепление C-mount для работы с камерой
- Светофильтр (4 шт.)
- Флакон с иммерсионным маслом
- Блок поджига ртутной лампы
- Сетевой шнур питания (2 шт.)
- Кабель питания фонаря ртутной лампы
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат микрофлюар, рассчитанный на бесконечность: PL FL 10х/0,35WD 2,37 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 20х/0,40 WD 8,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL 60х/0,80 ∞/0,17 WD 0,46 мм
- Фазово-контрастное устройство
- Конденсор темного поля А 0,9
- Конденсор темного поля иммерсионный А 1,36–1,25
- Слайдер темного поля
- Устройство простой поляризации
- Калибровочный слайд
- Монитор
Артикул | 83016 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 45x30x96 см | |
Вес упаковки | 17.1 кг | |
Характеристики микроскопа | ||
Тип | биологические, световые/оптические, цифровые | |
Тип насадки | тринокулярная | |
Насадка | Gemel (Зидентопф с вращением тубусов на 360°) | |
Угол наклона окулярной насадки | 30° | |
Увеличение, крат | 40–1000 базовая комплектация (*опция: 40–1250/1500/2000/2500) | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические и микрофлюары, скорректированные на бесконечность: PL 4x/0,10, PL 10x/0,25, PL FL 40x/0,85, PL 100x/1,25 (ми); парфокальная высота 45 мм (*опция: PL FL 10х/0,35, PL 20х/0,40, PL 60х/0,80 ∞/0,17) | |
Револьверное устройство | на 5 объективов | |
Рабочее расстояние, мм | 19,8 (4x); 5,0 (10x); 0,42 (FL 40x); 0,36 (100x); 2,37 (FL 10х); ); 8,8 (20х); 0,46 (60х) | |
Межзрачковое расстояние, мм | 48 — 75 | |
Предметный столик, мм | 180x150 | |
Диапазон перемещения предметного столика, мм | 75/50 | |
Характеристики предметного столика | двухкоординатный механический, без выдвижной рейки | |
Конденсор | центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и слотом для слайдера темного поля и фазового контраста; тип крепления «ласточкин хвост» | |
Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая | |
Фокусировка | коаксиальная, грубая (21 мм, 39,8 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | галогенная, флуоресцентная | |
Регулировка яркости | ✓ | |
Источник питания | сеть переменного тока, 85–265 В / 50/60 Гц | |
Тип лампы подсветки | отраженный свет: ртутная лампа 100 Вт; проходящий свет: галогенная лампа 12 В/30 Вт | |
Светофильтры | есть | |
Диапазон рабочих температур, °С | 5...+35 | |
Возможность подключения другого оборудования | фазово-контрастное устройство (конденсор и объективы), конденсор темного поля (сухой или масляный), устройство простой поляризации (поляризатор и анализатор), слайдер темного поля | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Флуоресцентный модуль | фильтры: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) | |
Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания | ультрафиолетовый (UV), 320–380 нм / 425 нм / 435 нм; фиолетовый (V), 380–415 нм / 455 нм / 475 нм; синий (B), 450–490 нм / 505 нм / 515 нм; зеленый (G), 495–555 нм / 585 нм / 595 нм | |
Назначение | лабораторные/медицинские | |
Расположение подсветки | комбинированная | |
Метод исследования | светлое поле, флуоресценция | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Exmor CMOS | |
Цветной/монохромный | монохромный | |
Число мегапикселей | 2.3 | |
Максимальное разрешение, пикс | 1920х1200 | |
Размер сенсора | 1/1,2" (11,25x7,03 мм) | |
Размер пикселя, мкм | 5.86x5.86 | |
Светочувствительность | 1016 мВ при 1/30 с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,244 мс – 2 с | |
Возможность записи видео | ✓ | |
Возможность записи видео | есть | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 120@1920x1200 | |
Разрядность АЦП, бит | 8/12 (переключаемая) | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) | |
Спектральный диапазон, нм | 380–650 (с ИК-фильтром и антибликовым фильтром) | |
Тип затвора | Global shutter (глобальный затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
