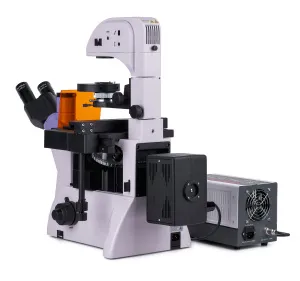

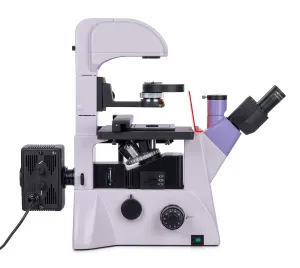

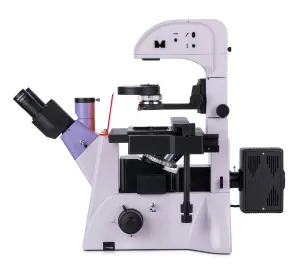

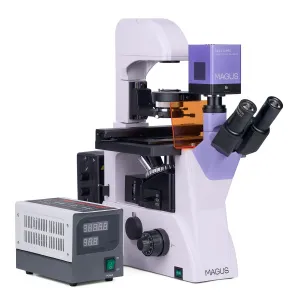

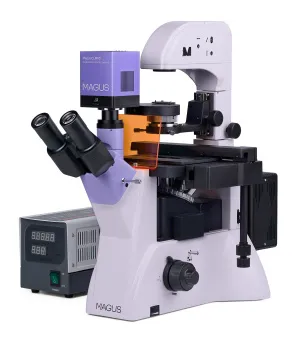

Микроскоп люминесцентный инвертированный цифровой MAGUS Lum VD500
С камерой. Увеличение: 100–400 крат. Тринокулярная визуальная насадка, объективы-планахроматы, источник отраженного света – ртутная лампа 100 Вт, источник проходящего света – галогенная лампа 30 Вт, освещение по Кёлеру
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83020 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 38x61x82 см | |
Вес упаковки | 28.7 кг |
Инвертированный люминесцентный микроскоп MAGUS Lum V500 предназначен для работы с образцами в лабораторной посуде высотой до 55 мм и толщиной дна до 1,2 мм. При отклоненном штативе осветителя возможна работа и с более габаритной посудой, высота которой достигает 165 мм. Микроскоп поддерживает работу в отраженном свете (метод исследований – люминесценция) и в проходящем свете (методы исследования – светлое поле и фазовый контраст). Основные сферы использования микроскопа: медицина, фармакология, биохимия, эпидемиология и проч.
Цифровая камера

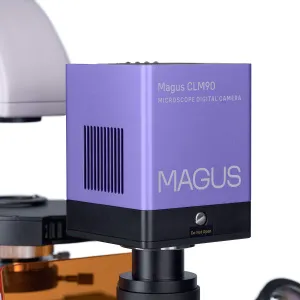

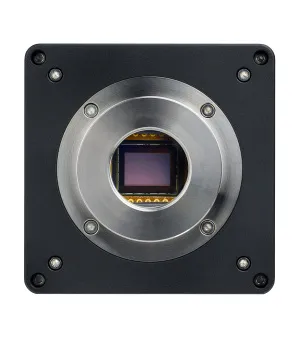

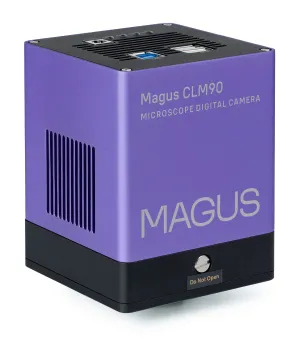

Цифровая камера MAGUS CLM90 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 7,1 Мпикс и формирует реалистичное изображение в разрешении 3200x2200 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 51,3 или 133,8 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

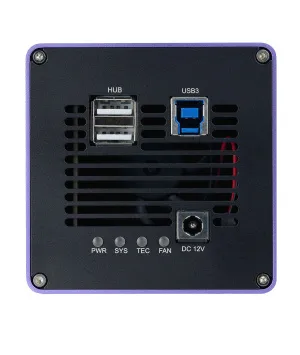

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Оптика

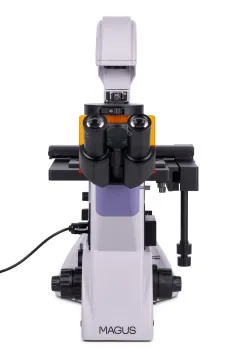

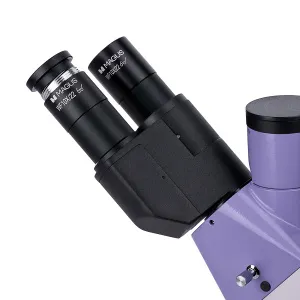

Микроскоп оборудован тринкулярной насадкой с вертикальным каналом визуализации. Еще один канал визуализации расположен сбоку на корпусе. Такая конструкция позволяет устанавливать на микроскоп одновременно цифровую камеру и монитор (нет в комплекте). Деление светового потока на корпусе составляет 100/0 или 0/100, на визуальной насадке – 100/0 или 50/50. Окулярные тубусы насадки поворачиваются на 180°, что предоставляет возможность выбрать высоту выходного зрачка, оптимально подходящую под рост пользователя.

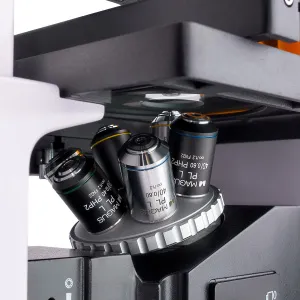

Револьверное устройство расположено под предметным столиком, на штативе. Оно имеет шесть свободных гнезд для установки объективов. В комплектацию включены три объектива для фазового контраста и три объектива для люминесценции и светлого поля. Объективы являются планахроматами, рассчитанными на толщину дна посуды 1,2 мм и имеющими увеличенное рабочее расстояние.
Освещение

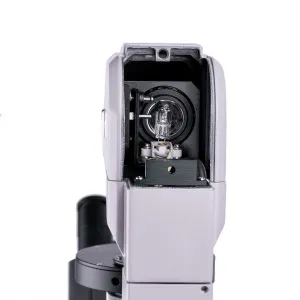

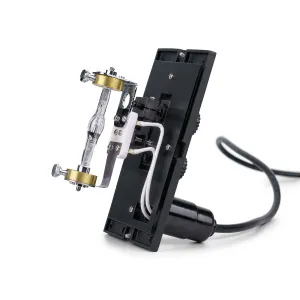

Осветитель отраженного света – ртутная лампа мощностью 100 Вт. Она вынесена в фонарь для улучшения теплоотведения и снижения риска перегрева во время длительной работы. Лампа охватывает широкий спектр длин волн и имеет пики, на которых удобно работать с разными флуоресцентными красителями. Фильтры возбуждения люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G). Ртутная лампа ярко светит, обеспечивает хорошую читаемость изображения, легко заменяется при необходимости.
Освещение проходящим светом осуществляется 30-ваттной галогенной лампой. Она светит ярко и в «теплом» диапазоне, поэтому работа на каждом объективе эффективна и комфортна для глаз. На микроскопе установлен фазово-контрастный конденсор с четырьмя отверстиями: одно используется для светлого поля, три оставшихся – для работы на фазовых объективах 10х, 20х и 40х. Фазовые кольца можно центрировать. Смена метода исследования со светлого поля на фазовый контраст и обратно осуществляется простым вращением диска – это удобно для исследователя, так как экономит его время во время работы.
Настройка освещения по методу Кёлера возможна и в проходящем, и в отраженном свете. Использование этого метода позволяет получать четкое, точно сфокусированное изображение в высоком разрешении без артефактов по полю зрения и затемнений по краям.
Механика
Предметный столик неподвижный, на нем расположен механизм для перемещения лабораторной посуды. Посуду можно двигать в горизонтальной плоскости по двум взаимно перпендикулярным направлениям. Перемещение объекта точное и плавное, в комплекте четыре держателя чашек для размещения посуды разных размеров. Фокусировка выполняется грубо и тонко, предусмотрены настройка жесткости хода и его блокировка при грубой настройке. Рукоятки фокусировки расположены коаксиально по двум сторонам корпуса.
Аксессуары
В линейке бренда представлены дополнительные аксессуары для микроскопа MAGUS Lum V500: окуляры, цифровые камеры и калибровочные слайды.
Основные особенности микроскопа:
- Для работы по методу видимой люминесценции в отраженном свете, светлого поля и фазового контраста в проходящем свете
- Возможность наблюдения образцов в лабораторной посуде высотой до 55 мм, а при отклонении штатива – до 165 мм
- Ртутная лампа 100 Вт для отраженного света, галогенная лампа 30 Вт для проходящего света; настройка освещения по Кёлеру

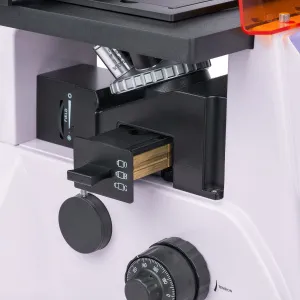

- Четыре фильтра возбуждения видимой люминесценции: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G)
- Тринокулярная насадка с возможностью разворота на 180°; два канала визуализации: на насадке и сбоку на корпусе; деление светового потока: 100/0 или 0/100 (на корпусе), 100/0 или 50/50 (на насадке)
- Предметный столик с держателями чашек разного диаметра
- Фазово-контрастный конденсор с отверстием для светлого поля и тремя отверстиями для фазового контраста
Основные особенности камеры:
- Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
- Разрешение 7,1 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
- 51,3 и 133,8 кадров в секунду при разрешениях 3200x2200 пикс и 1584x1100 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
- Глобальный затвор – быстрое считывание сигнала с сенсора; увеличена яркость изображения, отсутствуют ложные оптические эффекты при наблюдении подвижных объектов
- Монохромный CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, контрастнее
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

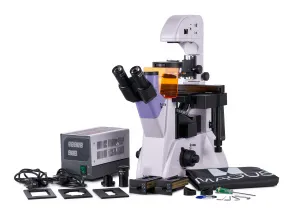

Комплектация:
- Цифровая камера MAGUS CLM90 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив с источником проходящего света , механизмом фокусировки, предметным столиком , кронштейном конденсора, револьвером объективов и каналом визуализации
- Фазово-контрастный конденсор
- Люминесцентный блок (2 шт.)
- Фонарь ртутной лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10х/0,25 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 WD 3,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 10x/0,25 PHP2 WD 4,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 20x/0,40 PHP2 WD 8,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PLL 40x/0,60 PHP2 WD 3,5 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Наглазник на окуляр (2 шт.)
- Вспомогательный центрирующий телескоп
- Круглая стеклянная вставка
- Механическое устройство перемещения образца
- Держатель чашек (4 шт.)
- Защитный экран
- Переходник под крепление C-mount для работы с камерой
- Блок поджига ртутной лампы
- Светофильтр
- Сетевой шнур питания (2 шт.)
- Кабель питания фонаря ртутной лампы
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL 4x/0,10 WD 21,0 мм
- Калибровочный слайд
- Монитор
Артикул | 83020 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 38x61x82 см | |
Вес упаковки | 28.7 кг | |
Тип | биологические, световые/оптические | |
Тип насадки | тринокулярная | |
Насадка | Зидентопф с возможностью разворота на 180° | |
Увеличение, крат | 100–400 базовая комплектация (*опция: 40–500/600/800/1000) | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: PLL 10х/0,25, PLL 20x/0,40, PLL 40x/0,60, PLL 10x/0,25 PHP2 фазовый, PLL 20x/0,40 PHP2 фазовый, PLL 40x/0,60 PHP2 фазовый; парфокальная высота 45 мм (*опция: PL 4x/0,10) | |
Револьверное устройство | на 6 объективов | |
Рабочее расстояние, мм | 4,3 (10х); 8,0 (20x); 3,5 (40x); 21,0 (4x) | |
Межзрачковое расстояние, мм | 48 — 75 | |
Предметный столик, мм | 227x208 | |
Диапазон перемещения предметного столика, мм | 77/134,5 | |
Характеристики предметного столика | неподвижный, со стеклянной вставкой Ø118 мм и механическим устройством перемещения образца; держатели чашек: 86x129,5, Ø90 мм; 34x77,5 мм, Ø68,5 мм; 57x82 мм, Ø60 мм; 29x77,5 мм, Ø35 мм | |

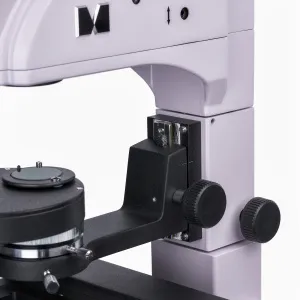

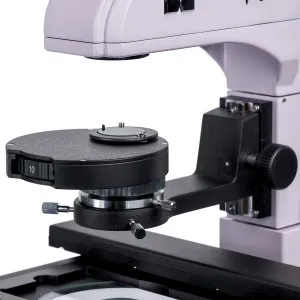

Конденсор | NA 0,6, рабочее расстояние: 55 мм; фазово-контрастный блок поворотной системы; тип крепления «под винт» | |
Диафрагма | регулируемая апертурная, регулируемая ирисовая полевая | |

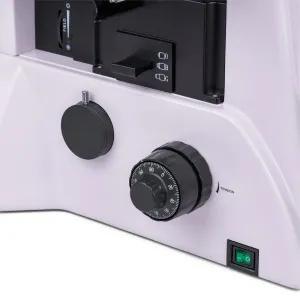

Фокусировка | коаксиальная, грубая (с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | галогенная, флуоресцентная | |
Регулировка яркости | ✓ | |
Источник питания | сеть переменного тока, 85–265 В / 50/60 Гц | |
Тип лампы подсветки | отраженный свет: ртутная лампа 100 Вт; проходящий свет: галогенная лампа 12 В/30 Вт | |
Светофильтры | есть | |
Диапазон рабочих температур, °С | 5...+35 | |
Отличительные фишки | фазово-контрастный конденсор (по типу вращающегося диска) со свободным отверстием и фазовыми вставками для объективов 10х, 20х и 40х; центрирующий вспомогательный микроскоп | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Флуоресцентный модуль | фильтры: ультрафиолетовый (UV), фиолетовый (V), синий (B), зеленый (G) | |
Фильтры возбуждения люминесценции: тип фильтра, длина волны возбуждения / дихроичное зеркало / длина волны запирания | ультрафиолетовый (UV), 320–380 нм / 425 нм / 435 нм; фиолетовый (V), 380–415 нм / 455 нм / 475 нм; синий (B), 450–490 нм / 505 нм / 515 нм; зеленый (G), 495–555 нм / 585 нм / 595 нм | |
Назначение | лабораторные/медицинские | |
Расположение подсветки | комбинированная | |
Метод исследования | светлое поле, флуоресценция, фазово-контрастная микроскопия | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Exmor CMOS | |
Цветной/монохромный | монохромный | |
Число мегапикселей | 7.1 | |
Максимальное разрешение, пикс | 3200x2200 | |
Размер сенсора | 1,1" (14,4x9,9 мм) | |
Размер пикселя, мкм | 4.5x4.5 | |
Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной | ✓ | |
Светочувствительность | 3354 мВ при 1/30 с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,1 мс – 1 ч | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 51,3@3200x2200, 133,8@1584x1100 | |
Разрядность АЦП, бит | 8/12 (переключаемая) | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) | |
Спектральный диапазон, нм | 380–650 (с ИК-фильтром и антибликовым фильтром) | |
Тип затвора | Global shutter (глобальный затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
