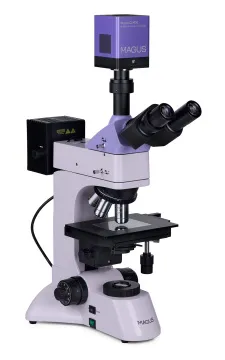

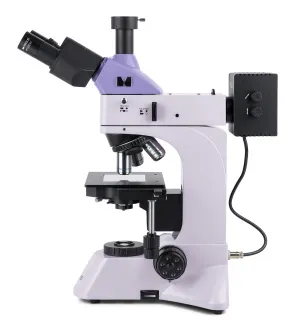

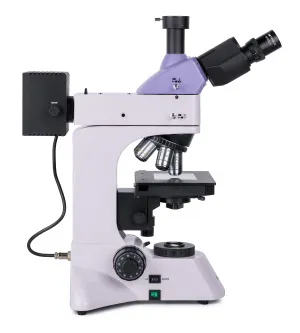

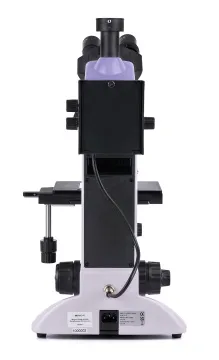

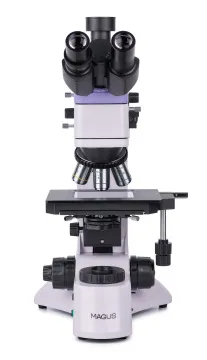

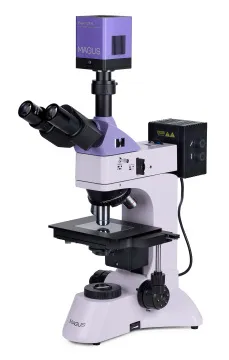

Микроскоп металлографический цифровой MAGUS Metal D600 BD
С камерой. Увеличение: 50–400х. Тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель проходящего света 30 Вт, галогенный осветитель отраженного света 50 Вт
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83026 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 35x30x75 см | |
Вес упаковки | 17.3 кг |

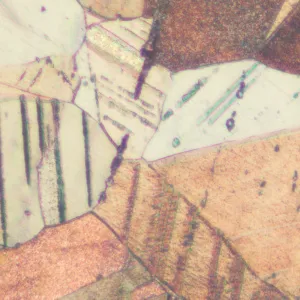

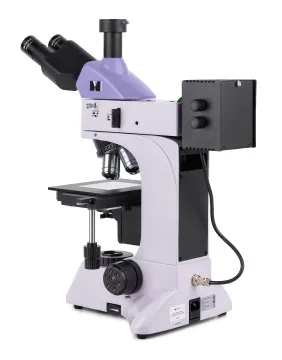

Металлографический микроскоп MAGUS Metal D600 BD предназначен для исследований в отраженном свете с использованием методов светлого поля, темного поля и поляризованного света. С помощью этого микроскопа исследуют металлические и полупроводниковые шлифы и другие непрозрачные объекты с плоскопараллельными поверхностями, имеющие высокую отражательную способность. В проходящем свете изучают полупрозрачные объекты вроде пленок и объектов на фильтрах. Микроскоп применяют на металлургических и машиностроительных предприятиях, в инженерных лабораториях и лабораториях контроля качества, на практических занятиях в технических вузах.

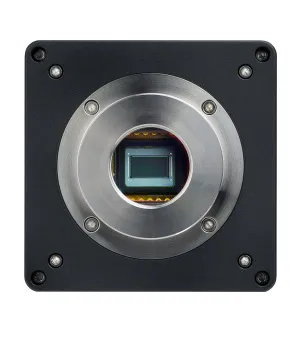

Цифровая камера

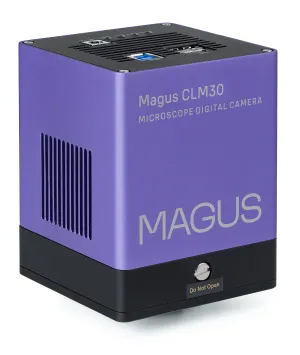

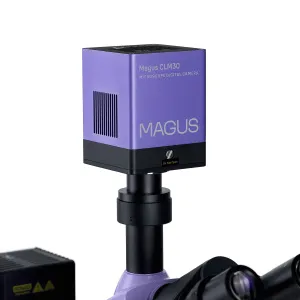

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.
Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

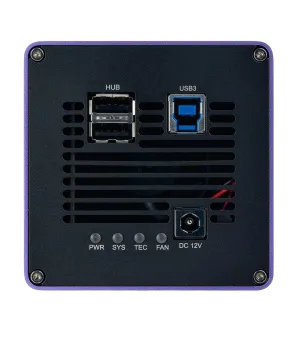

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Оптика

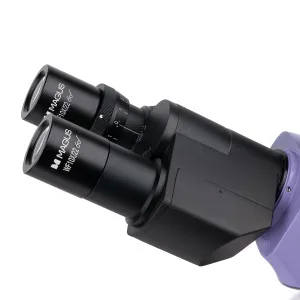

В тринокулярной визуальной насадке предусмотрен отдельный канал визуализации, в который устанавливают цифровую камеру. Свет перенаправляется на камеру при помощи делителя светового потока, при этом доступно два положения: 100/0 и 0/100 – свет полностью идет или в окуляры, или в канал визуализации. Коррекцию диоптрий выполняют на левом окулярном тубусе.

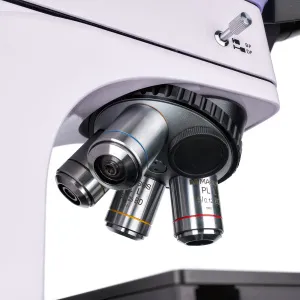

Увеличение микроскопа в базовой комплектации составляет 50–400 крат. Дополнительные объективы и окуляры расширяют диапазон и дают внутри него больше увеличений. На микроскопе используются планахроматические объективы для светлого и темного поля, рабочее расстояние которых увеличено. В револьверном устройстве 5 гнезд для установки объективов: 4 комплектных и одного дополнительного. Револьвер установлен в положение «от наблюдателя», чтобы было видно объектив, введенный в ход лучей.
Освещение

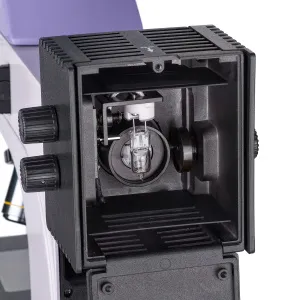

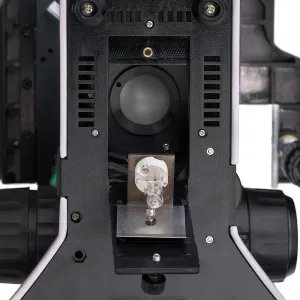

Для освещения используются галогенные лампы теплого спектра, которые не утомляют зрение даже при длительной работе. Осветитель проходящего света имеет мощность 30 Вт, а мощность осветителя отраженного света увеличена до 50 Вт специально для комфортной работы в темном поле.

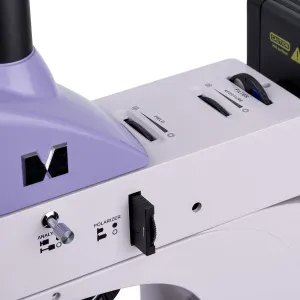

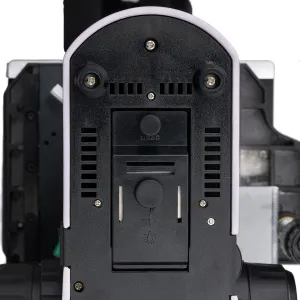

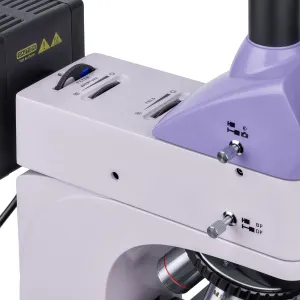

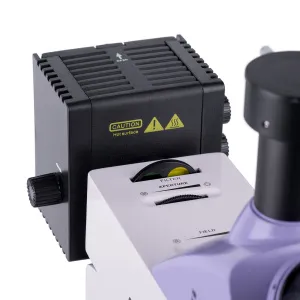

В осветительной системе отраженного света находятся: устройство для работы в темном поле, устройство простой поляризации, центрируемые диафрагмы, полевая и апертурная, для работы по методу Кёлера, а также светофильтры. Источник света тоже центрируется.

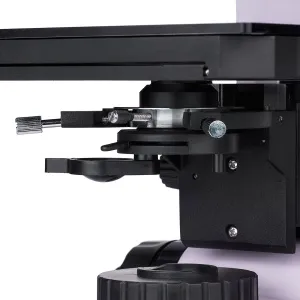

Осветительная система проходящего света – это конденсор с откидной линзой для работы с объективами малой кратности, апертурная и полевая диафрагмы для метода Кёлера.
Механика

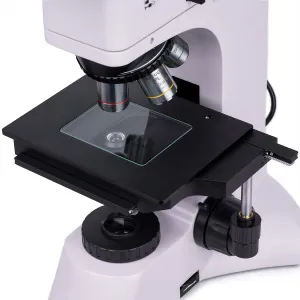

Образец перемещается вместе с предметным столиком в двух взаимно перпендикулярных плоскостях. Высота исследуемого образца должна быть не более 20 мм. Для работы с полупрозрачными образцами столик оборудован прозрачной стеклянной вставкой.

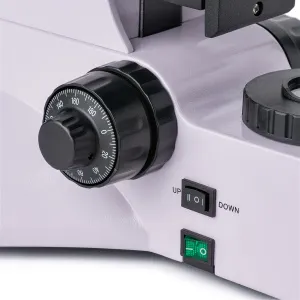

Резкость регулируют коаксиальными рукоятками грубой и тонкой фокусировки, расположенными по обе стороны корпуса в нижней его части. При этом наблюдатель может свободно положить руки на стол, а не держать их на весу. Грубая фокусировка имеет блокиратор хода на правой стороне и регулировку жесткости хода на левой стороне.
Аксессуары
В линейке совместимых с микроскопом MAGUS Metal 600 BD аксессуаров представлены: объективы с увеличенным рабочим расстоянием для работы в светлом и темном поле, окуляры, калибровочные слайды, цифровые камеры.
Основные особенности микроскопа:
- Наблюдения непрозрачных полированных плоскопараллельных образцов высотой до 20 мм в отраженном свете в светлом и темном поле и в поляризованном свете
- Наблюдения полупрозрачных образцов в проходящем свете
- Отдельный канал визуализации в насадке для установки цифровой камеры, делитель светового потока с двумя режимами – 100/0 и 0/100
- Объективы-планахроматы с увеличенным рабочим расстоянием; маркировка BD указывает, что объектив разработан для работы и в светлом, и в темном поле
- Осветитель проходящего света – 30-ваттная галогенная лампа, осветитель отраженного света – галогенная лампа увеличенной мощности 50 Вт для комфортной работы в темном поле
- Метод Кёлера для отраженного света с возможностью центровки источника света, полевой и апертурной диафрагм, наличие светофильтров
- Метод Кёлера для проходящего света с возможностью центровки и регулировки по высоте конденсора Аббе, откидная линза конденсора для работы с объективами малой кратности
- Широкая линейка полностью совместимых окуляров и объективов
Основные особенности камеры:
- Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
- Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
- 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

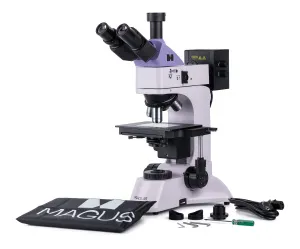

Комплектация:
- Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Прозрачная вставка в столик
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Калибровочный слайд
Артикул | 83026 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 35x30x75 см | |
Вес упаковки | 17.3 кг | |
Тип | световые/оптические, металлографические | |
Тип насадки | тринокулярная | |
Насадка | Зидентопф | |
Угол наклона окулярной насадки | 30° | |
Увеличение, крат | 50–400 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L40х/0,60 BD; парфокальная высота 45 мм (*опция: PL L50х/0,70 BD, PL L60x/0,70 BD, PL L80x/0,80 BD, PL L100х/0,85 BD (сухой)) | |
Револьверное устройство | на 5 объективов | |
Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) | |
Межзрачковое расстояние, мм | 48 — 75 | |
Предметный столик, мм | 210x140 | |
Диапазон перемещения предметного столика, мм | 75/50 | |
Характеристики предметного столика | двухкоординатный механический, со стеклянной прямоугольной вставкой | |
Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) | |
Конденсор | проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» | |
Диафрагма | отраженный и проходящий свет: встроенные апертурная и полевая | |
Фокусировка | коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | галогенная | |
Регулировка яркости | ✓ | |
Источник питания | 220±22 В, 50 Гц, сеть переменного тока | |
Светофильтры | зеленый, голубой, желтый, матовый | |
Диапазон рабочих температур, °С | 5...+35 | |
Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Назначение | металлографические | |
Расположение подсветки | комбинированная | |
Метод исследования | светлое поле, темное поле, поляризация | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Вес, кг | 11 | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Exmor CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 8.3 | |
Максимальное разрешение, пикс | 3840x2160 | |
Размер сенсора | 1/1,2" (11,14x6,26 мм) | |
Размер пикселя, мкм | 2.9x2.9 | |
Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной | ✓ | |
Светочувствительность | 5970 мВ при 1/30 с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,1 мс – 1 ч | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 45@3840x2160, 70@1920x1080 | |
Разрядность АЦП, бит | 8/12 (переключаемая) | |
Место установки | канал визуализации | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) | |
Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
