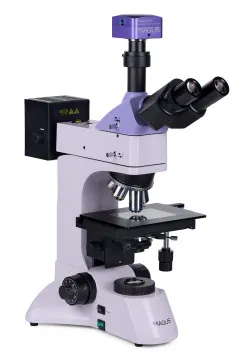

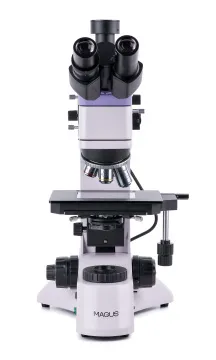

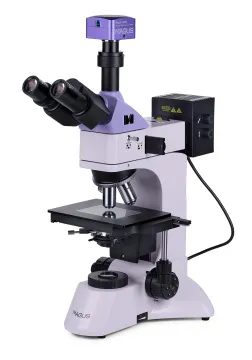

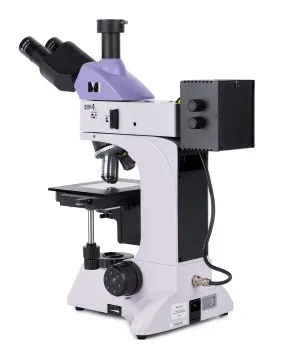

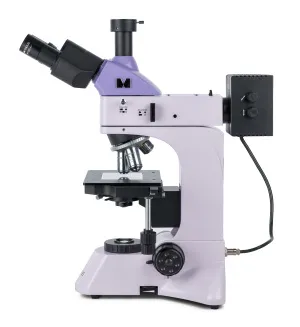

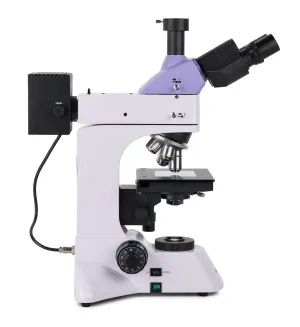

Микроскоп металлографический цифровой MAGUS Metal D600
С камерой. Увеличение: 50–600х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенные осветители проходящего и отраженного света 30 Вт
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83024 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 35x30x75 см | |
Вес упаковки | 15.1 кг |

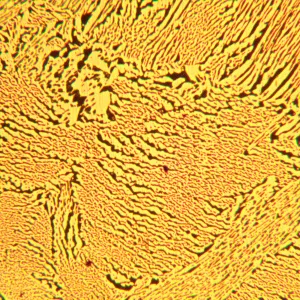

Металлографический микроскоп MAGUS Metal 600 предназначен для изучения в отраженном свете в светлом поле и в поляризованном свете непрозрачных объектов: металлов, сплавов, лакокрасочных покрытий, полупроводниковых материалов и др. Микроструктуры изучают на полированных плоскопараллельных шлифах. Наличие осветителя проходящего света позволяет также исследовать под микроскопом объекты на фильтрах и полупрозрачные пленки. Микроскоп подходит для рутинной, научно-исследовательской и аналитической работы геологов, металлургов, инженеров, археологов, а также специалистов других областей науки.

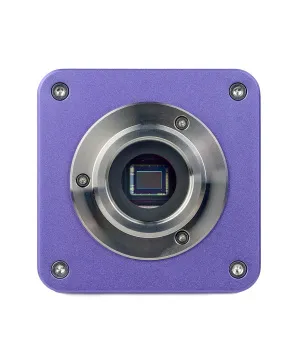

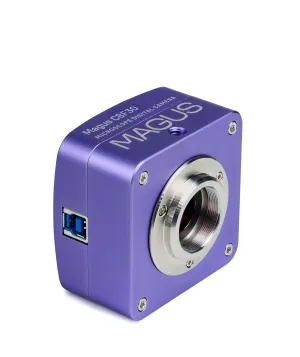

Цифровая камера
Цифровая камера MAGUS CBF30 позволит вам делать фотографии и снимать видео с микроскопа, редактировать полученные графические материалы, организовывать демонстрации, производить линейные и угловые измерения объектов (после корректной калибровки).
Устройство предназначено для работы на микроскопах по методу светлого поля, с объективами 4х, 10х, 20х и 40х.
Сенсор 6,3 Мпикс позволяет снимать яркие и детальные фото- и видеоматериалы в максимальном разрешении 3072x2048 пикс. При необходимости разрешение можно понизить до 1536x1024 пикс. Это не повлияет на частоту записи – она останется в размере 59 FPS, обеспечивая плавную смену кадров без рывков или запаздывания.
Цветной CMOS-сенсор SONY Exmor с обратной засветкой позволяет использовать камеру даже в условиях слабой освещенности. Изображение останется читаемым и ярким. Использование адаптера с увеличением от 0,5х до 0,75х позволит получить максимально ясное изображение без нежелательных искажений.
Оптика

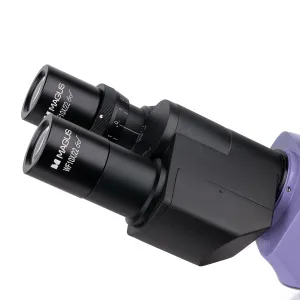

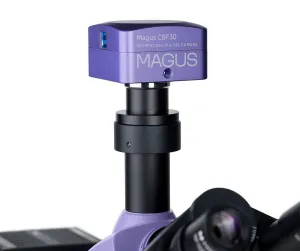

Тринокулярная насадка оснащена вертикальным визуальным каналом для установки камеры (приобретается отдельно). Перенаправление светового потока осуществляется при помощи переключателя, который занимает одно из двух положений: 100/0 или 0/100, т. е. 100% света идет или на окуляры, или на камеру. Визуальная часть насадки наклонена на 30°, чтобы удобно было вести длительные наблюдения. На левом тубусе находится кольцо диоптрийной подвижки.

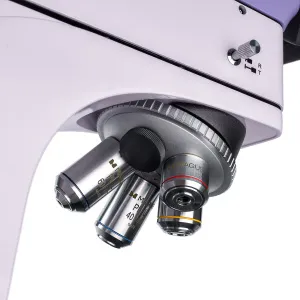

В базовой комплектации диапазон увеличения микроскопа составляет от 50 до 600 крат. Для повышения верхнего предела используются опциональные окуляры. Револьверное устройство повернуто «от наблюдателя», в гнезда можно установить 5 объективов одновременно: 4 уже включены в комплект, 1 гнездо свободно для установки дополнительного. На микроскопе используются планахроматические объективы с увеличенным рабочим расстояниям для работы в светлом поле.
Освещение

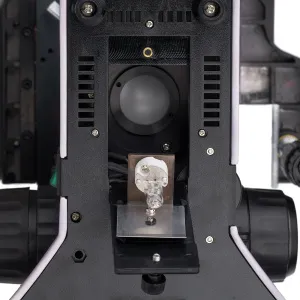

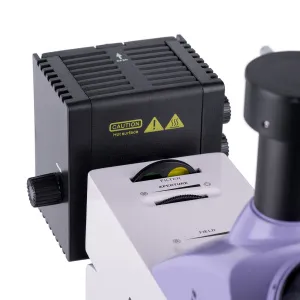

На микроскопе установлены осветительные системы проходящего и отраженного света. В обеих задействованы галогенные лампы мощностью 30 Вт с регулируемой яркостью и питанием от сети переменного тока. Благодаря освещению теплого спектра глаза не устают во время длительной работы.

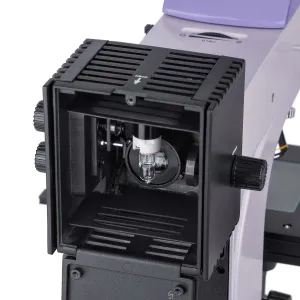

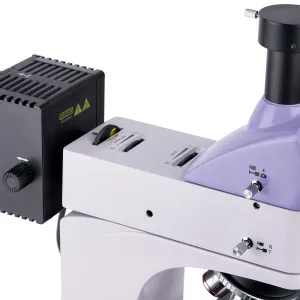

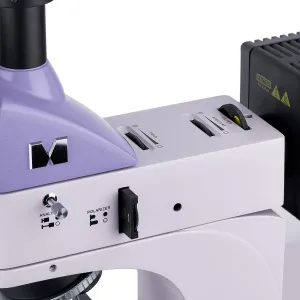

Микроскоп оборудован устройством простой поляризации для работы в отраженном свете: анализатор встроенный, поляризатор съемный. Наличие апертурной и полевой диафрагм позволяет использовать в отраженном свете метод Кёлера, также есть светофильтры. Диафрагмы и источник отраженного света центрируются.

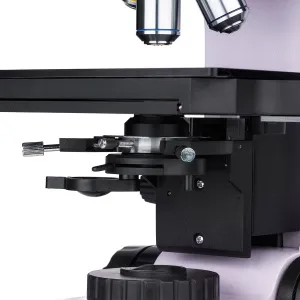

Осветительная система проходящего света представлена классическим конденсором Аббе, положение которого можно изменять в двух плоскостях: центрировать и регулировать по высоте. Он дополнен откидной линзой для работы с объективами малой кратности. Есть апертурная и полевая диафрагмы, т. е. можно использовать метод Кёлера.
Механика

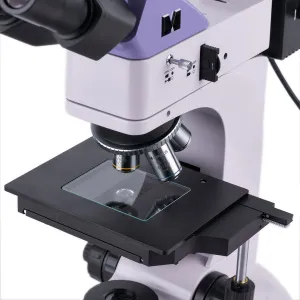

Максимальная высота образца на предметном столике – 20 мм. Перемещение объекта осуществляется по двум осям вместе со столиком. Предметный столик дополнен стеклянной вставкой, которая используется для работы с полупрозрачными образцами.

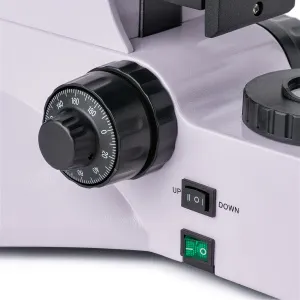

Для настройки резкости используются механизмы грубой и тонкой фокусировки. Ход обеих фокусировок плавный и уверенный, для грубой фокусировки есть регулировка жесткости и блокировка хода. Рукоятки расположены коаксиально с обеих сторон корпуса так, чтобы во время работы руки не приходилось держать на весу, а можно было положить на стол.
Аксессуары
Микроскоп MAGUS Metal 600 можно оснастить дополнительными окулярами, объективами с увеличенным рабочим расстоянием, цифровыми камерами и калибровочными слайдами.
Основные особенности микроскопа:
- Микроскоп для исследования непрозрачных объектов на полированных плоскопараллельных шлифах в отраженном свете и полупрозрачных объектов в проходящем свете
- Тринокулярная визуальная насадка с каналом визуализации и делителем светового потока
- Источники проходящего и отраженного света – галогенные лампы мощностью 30 Вт
- Настройка освещения по методу Кёлера в проходящем и отраженном свете, поляризация в отраженном свете
- Центрируемые элементы (диафрагмы и источники света) осветительной системы отраженного света, набор светофильтров
- Конденсор Аббе с откидной линзой, которая используется с объективами малой кратности
- Широкая линейка дополнительных объективов и окуляров
Основные особенности камеры:
- Рекомендуется для работы на объективах малого увеличения
- Цветной светочувствительный сенсор, обеспечивающий качественное изображение даже в условиях низкой освещенности
- Частота смены кадров 59 FPS – достаточно для успешного наблюдения за подвижными объектами или быстротекущими процессами
- В комплекте идет ПО, которое полностью обеспечит работоспособность всех функций камеры, а, следовательно, и «быстрый старт»
- Надежный интерфейс USB 3.0, который обеспечит высокую скорость передачи данных
- Выбор разрешения, чтобы вы могли выбрать тот вариант, который больше всего подходит в данный момент

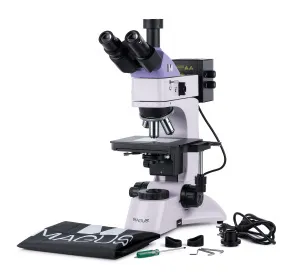

Комплектация:
- Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Прозрачная вставка в столик
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Калибровочный слайд
Артикул | 83024 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 35x30x75 см | |
Вес упаковки | 15.1 кг | |
Характеристики микроскопа | ||
Тип | световые/оптические, цифровые, металлографические | |
Тип насадки | тринокулярная | |
Насадка | Зидентопф | |
Угол наклона окулярной насадки | 30° | |
Увеличение, крат | 50–600 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L40x/0,60, PL L60x/0,70; парфокальная высота 45 мм (*опция: PL L20x/0,40, PL L50x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) | |
Револьверное устройство | на 5 объективов | |
Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) | |
Межзрачковое расстояние, мм | 48 — 75 | |
Предметный столик, мм | 210x140 | |
Диапазон перемещения предметного столика, мм | 75/50 | |
Характеристики предметного столика | двухкоординатный механический, со стеклянной прямоугольной вставкой | |
Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) | |
Конденсор | проходящий свет: центрируемый и регулируемый по высоте конденсор Аббе NA 1,25 с регулируемой апертурной диафрагмой и откидной линзой; тип крепления «под винт» | |
Фокусировка | коаксиальная, грубая (25 мм, с механизмами блокировки и регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | галогенная | |
Регулировка яркости | ✓ | |
Источник питания | 220±22 В, 50 Гц, сеть переменного тока | |
Тип лампы подсветки | отраженный и проходящий свет: 12 В/30 Вт | |
Светофильтры | зеленый, голубой, желтый, матовый | |
Диапазон рабочих температур, °С | 5...+35 | |
Дополнительно | встроенный анализатор и съемный поляризатор | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Назначение | металлографические | |
Расположение подсветки | комбинированная | |
Метод исследования | светлое поле, поляризация | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Вес, кг | 11 | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Exmor CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 6.3 | |
Максимальное разрешение, пикс | 3072x2048 | |
Размер сенсора | 1/1,8" (7,37x4,92 мм) | |
Размер пикселя, мкм | 2.4x2.4 | |
Светочувствительность | 425 мВ при 1/30 с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,02 мс – 15 с | |
Возможность записи видео | ✓ | |
Возможность записи видео | есть | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 59@3072x2048, 59@1536x1024 | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) | |
Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
