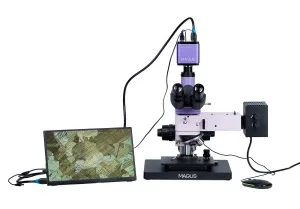

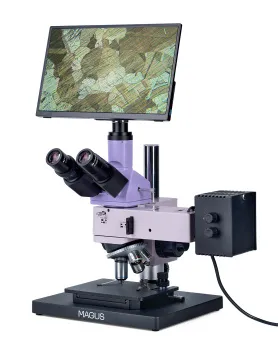

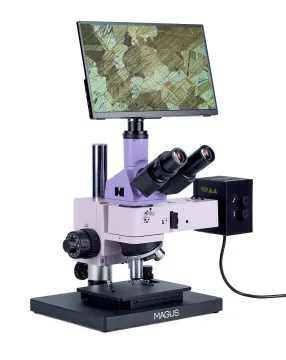

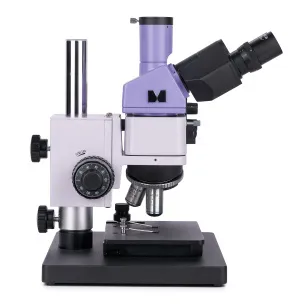

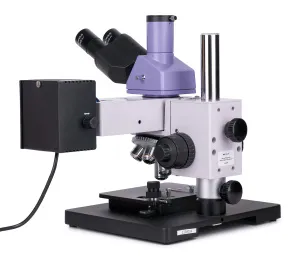

Микроскоп металлографический цифровой MAGUS Metal D630 LCD
С камерой и монитором. Увеличение: 50–500х. Компактный штатив, тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель отраженного света 30 Вт
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83029 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 39x37x73 см | |
Вес упаковки | 22.25 кг |
Универсальный микроскоп не ограничивает высоту и геометрию объектов исследования, работает в условиях ограничения пространства и предполагает модернизацию штатива под конкретные требования производственной линии.

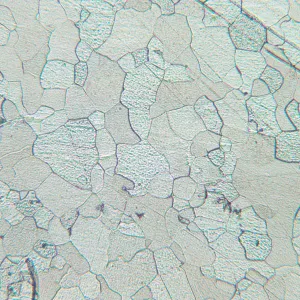

Микроскоп предназначен для наблюдения микроструктуры металлов и сплавов, полупроводниковых материалов, контроля качества лакокрасочных покрытий и исследования других непрозрачных объектов.
Осветитель отраженного света предусматривает работу по методу светлого поля и простой поляризации.
Микроскоп используется на предприятиях металлургической, машиностроительной, аэрокосмической, атомной и энергетической промышленности, в научно-исследовательских лабораториях и технических вузах.

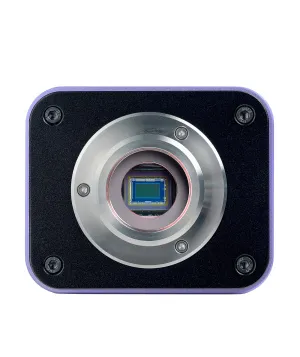

Цифровая камера

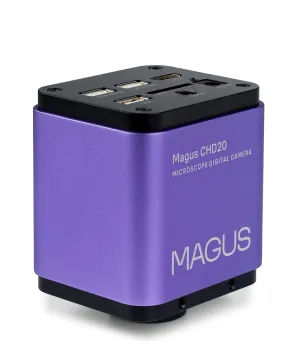

Цифровая камера MAGUS CHD20 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс). Она обладает высокой светочувствительностью, подходит для работы в свете люминесценции. Благодаря использованию мозаичных фильтров основных цветов R, G и B отсутствует смазывание и снижен темновой ток.

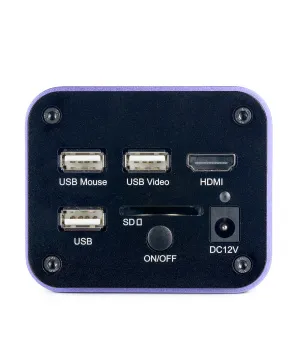

Камера использует интерфейс HDMI для прямого подключения к телевизору, монитору или проектору. В этом режиме камера работает автономно, без компьютера. HDMI-подключение обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Дополнительный интерфейс USB 2.0 предназначен для подключения камеры к компьютеру.
Видеозапись ведется с частотой 60 или 50 кадров в секунду в зависимости от интерфейса подключения.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.
Монитор

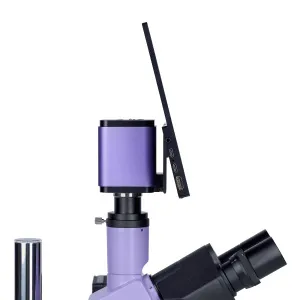

Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.

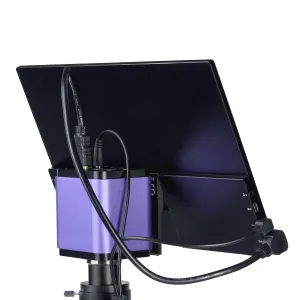

Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.
Визуальная насадка
Тринокулярная визуальная насадка рассчитана на бесконечность. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. Переключатель светового потока позволяет направлять 100% света или на цифровую камеру, или на окулярные тубусы.
Диоптрийная подвижка на левом окулярном тубусе.

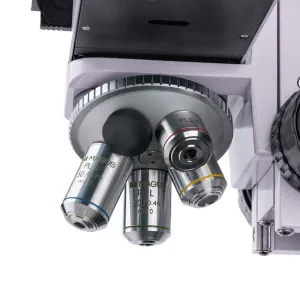

Револьверное устройство
Револьвер на 5 объективов. Свободное отверстие служит для настройки положения лампы осветителя отраженного света. Также в свободное гнездо револьвера можно установить дополнительный объектив, который позволит получить еще одно увеличение.
Объективы
Объективы-планахроматы с увеличенным рабочим расстоянием предназначены для работы в светлом поле.

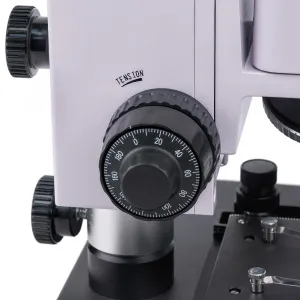

Фокусировка
Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Настройка фокуса происходит плавно и без усилий. Предусмотрена регулировка жесткости хода грубой фокусировки.

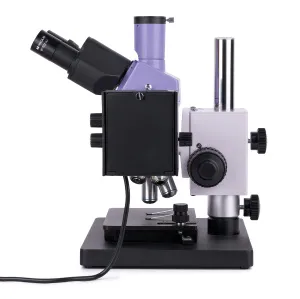

Штатив

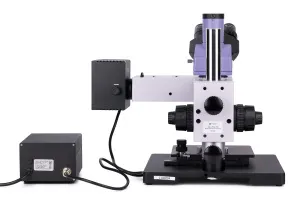

Микроскоп помещается на полках высотой 40 см и больше благодаря компактному штативу. Оригинальная конструкция штатива и механизма фокусировки не ограничивает высоту объектов исследования, а двухкоординатный столик удобен для работы с небольшими объектами. Оптический блок вместе с осветительной частью микроскопа устанавливается на штатив индивидуального дизайна и встраивается в производственную линию.
Источник света
В осветителе отраженного света стоит 30-ваттная галогенная лампа. Она светит достаточно ярко для работы на объективах увеличением от 4х до 100х в светлом поле и в поляризованном свете. Галогенная лампа излучает свет, комфортной для глаз цветовой температуры.

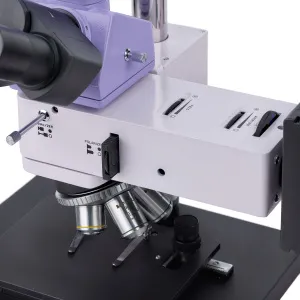

Осветительная система отраженного света
Микроскоп оборудован встроенным анализатором и съемным поляризатором. Поляризатор вращается в диапазоне 0–360°, анализатор не вращается. При помощи апертурной диафрагмы и полевой диафрагмы настраивается освещение по методу Кёлера. Обе диафрагмы и источник света центрируются. Есть набор светофильтров.
Аксессуары
Для микроскопа разработана линейка аксессуаров: окуляры, объективы, цифровые камеры, калибровочные слайды.
Основные особенности микроскопа:
- Применяется для изучения непрозрачных объектов любой высоты и геометрии
- Тринокулярная визуальная насадка с вертикальным тубусом для установки цифровой камеры и делителем светового потока 100/0 и 0/100
- Мощный 30-ваттный галогенный осветитель отраженного света для яркого естественного освещения
- Настройка освещения по методу Кёлера в отраженном свете, центрируемые элементы осветительной системы отраженного света (апертурная и полевая диафрагмы, источник света)
- Устройство простой поляризации для работы в отраженном свете
- Светофильтры в наборе уменьшают интенсивность определенных длин волн, помогают настроить правильную цветопередачу при микрофотографии
- Компактный штатив позволяет свободно устанавливать микроскоп в малогабаритной мебели
- Установка оптического блока на штатив индивидуального дизайна позволит интегрировать микроскоп в производственную линию.
- Большой выбор дополнительных окуляров и объективов
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ через интерфейс HDMI, подключается к компьютеру через интерфейс USB 2.0
- Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор
- 60 или 50 кадров в секунду в зависимости от интерфейса подключения – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Цветной CMOS-сенсор SONY Starvis Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

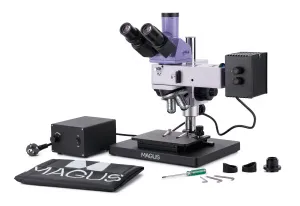

Комплектация:
- Цифровая камера MAGUS CHD20 (цифровая камера, кабель HDMI (1,5 м), кабель USB 2.0 (2 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Штатив с механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Осветитель отраженного света – насадка с фонарем лампы
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Блок питания
- Сетевой шнур питания
- Кабель осветителя отраженного света
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Калибровочный слайд
Артикул | 83029 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 39x37x73 см | |
Вес упаковки | 22.25 кг | |
Тип | световые/оптические, цифровые, металлографические | |
Тип насадки | тринокулярная | |
Насадка | Зидентопф | |
Угол наклона окулярной насадки | 30° | |
Увеличение, крат | 50–500 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L80x/0,80, PL L100x/0,85 (сухой)) | |
Револьверное устройство | на 5 объективов | |
Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) | |
Межзрачковое расстояние, мм | 48 — 75 | |

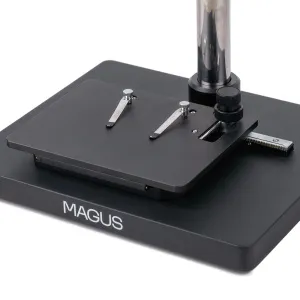

Предметный столик, мм | 185x140 | |
Диапазон перемещения предметного столика, мм | 35/30 | |
Характеристики предметного столика | двухкоординатный механический столик; размер основания микроскопа: 300x240 мм | |
Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) | |
Диафрагма | встроенные апертурная и полевая | |
Фокусировка | коаксиальная, грубая (с механизмом регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | галогенная | |
Регулировка яркости | ✓ | |
Источник питания | 220±22 В, 50 Гц, сеть переменного тока | |
Тип лампы подсветки | 12 В / 30 Вт | |
Светофильтры | зеленый, голубой, желтый, матовый | |
Диапазон рабочих температур, °С | 5...+35 | |
Дополнительно | встроенный анализатор и съемный поляризатор | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Назначение | металлографические | |
Расположение подсветки | верхняя | |
Метод исследования | светлое поле, поляризация | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Характеристики камеры | ||
Чувствительный сенсор | Sony Exmor/Starvis CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 2 | |
Максимальное разрешение, пикс | 1920x1080 | |
Размер сенсора | 1/2" (7,2x4,05 мм) | |
Размер пикселя, мкм | 3.75x3.75 | |
Интерфейсные разъемы | USB 2.0, HDMI 1.4 | |
Карта памяти | SD до 32 GB | |
Возможность подключения другого оборудования | мышь (USB), флеш-накопитель (USB) | |
Светочувствительность | 1175 мВ с 1/30 с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,04 мс – 1000 мс | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 60@1920x1080 (HDMI), 50@1920x1080 (USB) | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg, *.tif | |
Формат файлов видеозаписи | *.h264/*.h265, *.mp4 | |
Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Программное обеспечение | HDMI: встроенное; USB: MAGUS View | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 4 ГБ оперативной памяти, порты USB 2.0, RJ45, CD-ROM, монитор 19" и больше (при USB-подключении) | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | адаптер постоянного тока 12В, 1А | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 | |
Характеристики монитора | ||
Тип матрицы | IPS | |
Диагональ дисплея, дюйм | 13.3 | |
Разрешение дисплея, пикс | 1920x1080 (Full HD) | |
Соотношение сторон экрана | 16:9 | |
Яркость, кд/мВІ | 400 | |
Количество отображаемых цветов | 16,7 млн | |
Контрастность | 1000:1 | |
Угол обзора горизонталь/вертикаль, ° | 178/178 | |
Размер видимой области экрана (ШxВ), мм | 295x165 | |
Шаг пикселя (ШxВ), мм | 0,154x0,154 | |
Частота обновления экрана, Гц | 60 | |
Тип подсветки матрицы | светодиодная (LED) | |
Срок службы светодиодов подсветки, ч | 50000 | |
Интерфейс | HDMI | |
Диапазон рабочих температур, °С | -15...+55 | |
Диапазон рабочей влажности, % | 10 — 90 | |
Источник питания | переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) | |
Потребляемая мощность, Вт | 12 (максимум) |
