Микроскоп металлографический цифровой MAGUS Metal D650
С камерой. Увеличение: 50–800х. Тринокулярная визуальная насадка, объективы-планахроматы, галогенный осветитель отраженного света 30 Вт, тонкая фокусировка с шагом 0,7 мкм, большой предметный столик
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83032 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 58x49x60 см | |
Вес упаковки | 21.6 кг |

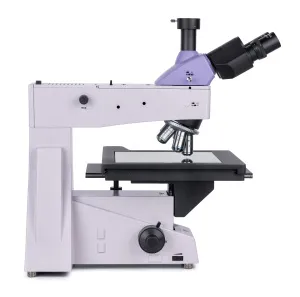

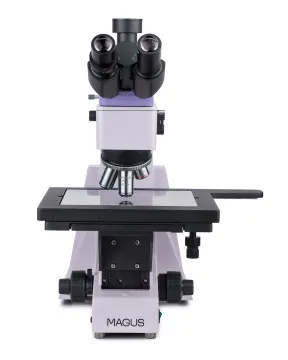

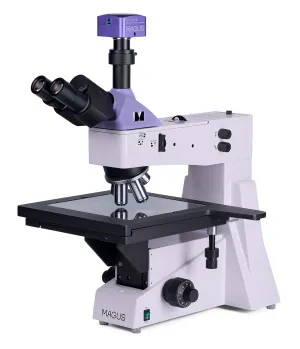

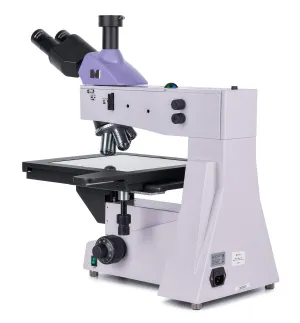

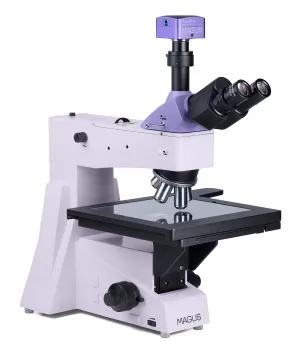

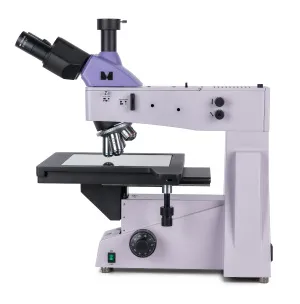

Металлографический микроскоп MAGUS Metal 650 оснащен большим инспекционным предметным столиком, на котором в отраженном свете изучаются фотошаблоны, печатные платы, изделия прецизионного формования, интегральные схемы и другие протяженные и широкие образцы. Работа ведется в светлом поле и в поляризованном свете. Микроскоп обеспечивает высокую точность наводки на резкость, так как шаг тонкой фокусировки составляет всего 0,7 мкм – это упрощает работу на больших увеличениях. Используется для рутинных и исследовательских задач на промышленных предприятиях и для обучения студентов технических вузов.

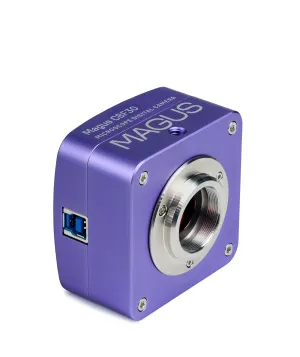

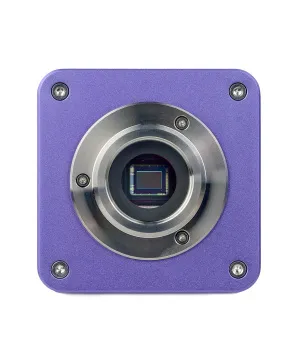

Цифровая камера

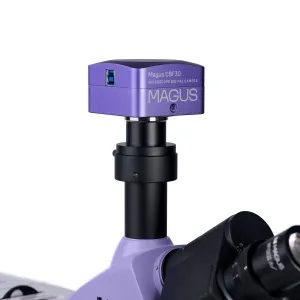

Цифровая камера MAGUS CBF30 позволит вам делать фотографии и снимать видео с микроскопа, редактировать полученные графические материалы, организовывать демонстрации, производить линейные и угловые измерения объектов (после корректной калибровки).
Устройство предназначено для работы на микроскопах по методу светлого поля, с объективами 4х, 10х, 20х и 40х.
Сенсор 6,3 Мпикс позволяет снимать яркие и детальные фото- и видеоматериалы в максимальном разрешении 3072x2048 пикс. При необходимости разрешение можно понизить до 1536x1024 пикс. Это не повлияет на частоту записи – она останется в размере 59 FPS, обеспечивая плавную смену кадров без рывков или запаздывания.
Цветной CMOS-сенсор SONY Exmor с обратной засветкой позволяет использовать камеру даже в условиях слабой освещенности. Изображение останется читаемым и ярким. Использование адаптера с увеличением от 0,5х до 0,75х позволит получить максимально ясное изображение без нежелательных искажений.
Оптика

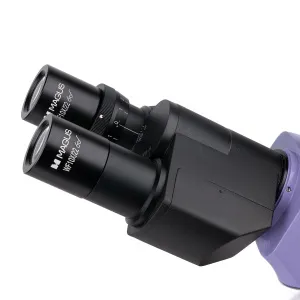

Планахроматическая оптика передает четкое изображение с хорошей детализацией и рассчитана на бесконечность. Насадка оборудована бинокулярным визуальным узлом – наклон окулярных тубусов составляет 30° – и вертикальным каналом визуализации, в который устанавливается цифровая камера. С помощью камеры (приобретается отдельно) проводят фото- и видеофиксацию исследований и выводят изображение с микроскопа на внешний экран. Делитель светового потока имеет два положения: 100/0 и 0/100 – свет подается в окуляры или на камеру. На левом окулярном тубусе находится кольцо диоптрийной подвижки.

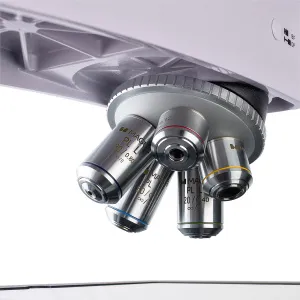

В револьверное устройство можно установить 5 объективов – именно столько включено в комплект поставки. Для получения новых значений кратности вместо базовых объективов устанавливают опциональные. В комплектации «из коробки» микроскоп дает увеличение в диапазоне от 50 до 800 крат. Револьвер повернут «от наблюдателя», поэтому в ходе работы всегда виден используемый объектив.
Освещение

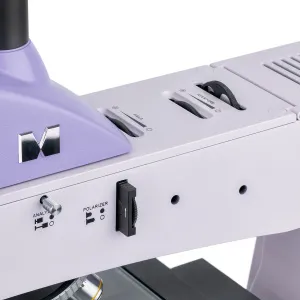

Система отраженного света объединяет в себе три центрируемых элемента: источник света, апертурную и полевую диафрагмы. Галогенный осветитель мощностью 30 Вт излучает в «теплом» спектре, поэтому длительная работа с микроскопом не утомляет глаза. Яркость освещения регулируется, возможна настройка света методом Кёлера. В систему отраженного света также входит устройство простой поляризации: встроенный анализатор и съемный вращающийся поляризатор. Есть и набор светофильтров.

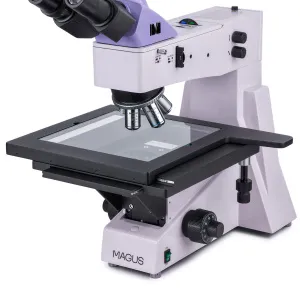

Механика

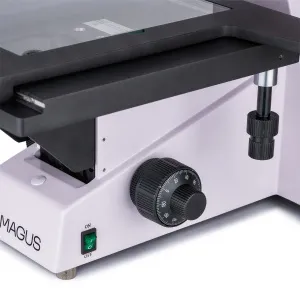

Самая интересная часть конструкции микроскопа – предметный столик размером 280x270 мм, который можно перемещать по двум осям в пределах 204 мм. Это позволяет работать с образцами большого размера и свободно инспектировать их поверхность. Рукоятки грубой и тонкой фокусировок расположены коаксиально с двух сторон корпуса, предусмотрены блокиратор хода и регулятор жесткости хода грубой фокусировки. Так как рукоятки находятся близко к основанию, руки можно свободно положить на стол и занять удобную позу во время работы.
Аксессуары
Линейка совместимых с микроскопом MAGUS Metal 650 включает окуляры, объективы с увеличенным рабочим расстоянием, цифровые камеры, калибровочные слайды. С их помощью можно расширить возможности микроскопа.
Основные особенности микроскопа:
- Инспекционный столик большого размера с увеличенным ходом для работы с протяженными и широкими образцами
- Тонкая фокусировка с шагом 0,7 мкм для максимально точной настройки фокуса на высокой кратности; грубая фокусировка с блокировкой и настройкой жесткости хода
- Тринокулярная визуальная насадка с отдельным тубусом для цифровой камеры и делителем светового потока
- Осветитель отраженного света – мощная галогенная лампа 30 Вт с регулировкой яркости и питанием от сети
- Устройство простой поляризации, центрируемые элементы системы отраженного света, настройка освещения по Кёлеру, наличие светофильтров
- Широкая линейка полностью совместимых аксессуаров
Основные особенности камеры:
- Рекомендуется для работы на объективах малого увеличения
- Цветной светочувствительный сенсор, обеспечивающий качественное изображение даже в условиях низкой освещенности
- Частота смены кадров 59 FPS – достаточно для успешного наблюдения за подвижными объектами или быстротекущими процессами
- В комплекте идет ПО, которое полностью обеспечит работоспособность всех функций камеры, а, следовательно, и «быстрый старт»
- Надежный интерфейс USB 3.0, который обеспечит высокую скорость передачи данных
- Выбор разрешения, чтобы вы могли выбрать тот вариант, который больше всего подходит в данный момент

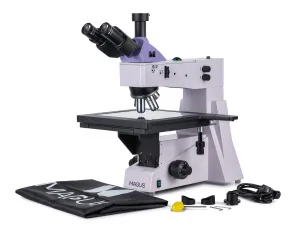

Комплектация:
- Цифровая камера MAGUS CBF30 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 WD 26,1 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 WD 20,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 WD 8,80 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 WD 3,68 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 WD: 1,25 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 WD: 3,98 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 WD: 2,08 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) WD 0,40 мм
- Калибровочный слайд
Артикул | 83032 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 58x49x60 см | |
Вес упаковки | 21.6 кг | |
Характеристики микроскопа | ||
Тип | световые/оптические, цифровые, металлографические | |
Тип насадки | тринокулярная | |
Насадка | Зидентопф | |
Угол наклона окулярной насадки | 30° | |
Увеличение, крат | 50–800 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: PL L5x/0,12, PL L10x/0,25, PL L20x/0,40, PL L50x/0,70, PL L80x/0,80; парфокальная высота 45 мм (*опция: PL L40x/0,60, PL L60x/0,70, PL L100x/0,85 (сухой)) | |
Револьверное устройство | на 5 объективов | |
Рабочее расстояние, мм | 26,1 (5x); 20,2 (10x); 3,98 (40x); 2,08 (60x); 8,80 (20х); 3,68 (50х); 1,25 (80х); 0,40 (100х) | |
Межзрачковое расстояние, мм | 48 — 75 | |
Предметный столик, мм | 280x270 | |
Диапазон перемещения предметного столика, мм | 204/204 | |
Характеристики предметного столика | двухкоординатный механический | |
Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) | |
Диафрагма | встроенные апертурная и полевая | |
Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) | |
Подсветка | галогенная | |
Регулировка яркости | ✓ | |
Источник питания | 220±22 В, 50 Гц, сеть переменного тока | |
Тип лампы подсветки | 12 В / 30 Вт | |
Светофильтры | зеленый, голубой, желтый, матовый | |
Диапазон рабочих температур, °С | 5...+35 | |
Дополнительно | встроенный анализатор и съемный поляризатор | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Назначение | металлографические | |
Расположение подсветки | верхняя | |
Метод исследования | светлое поле, поляризация | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Exmor CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 6.3 | |
Максимальное разрешение, пикс | 3072x2048 | |
Размер сенсора | 1/1,8" (7,37x4,92 мм) | |
Размер пикселя, мкм | 2.4x2.4 | |
Светочувствительность | 425 мВ при 1/30 с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,02 мс – 15 с | |
Возможность записи видео | ✓ | |
Возможность записи видео | есть | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 59@3072x2048, 59@1536x1024 | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) | |
Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
