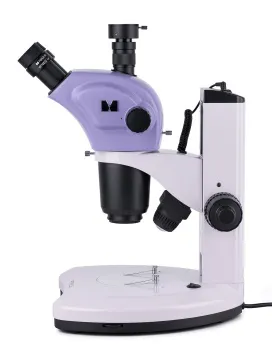

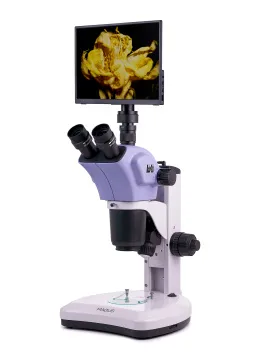

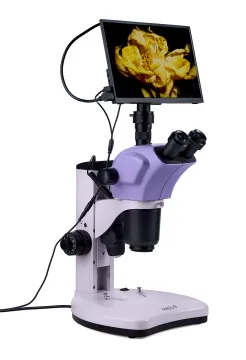

Микроскоп стереоскопический цифровой MAGUS Stereo D9T LCD
С камерой и монитором. Увеличение: 7–63х. Оптическая схема Грену. Тринокулярная визуальная насадка, светодиодный осветитель проходящего света 5 Вт, светодиодный осветитель отраженного света косого освещения 3 Вт
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83045 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 44x42x67 см | |
Вес упаковки | 13.65 кг |
Стереомикроскоп предназначен для наблюдения объемных объектов и деталей их структуры с сохранением виртуальной объемности и ясности рельефа поверхности. Микроскоп оснащен встроенными осветителями проходящего и отраженного света для исследования прозрачных и непрозрачных объектов. Доступна опция для работы в поляризованном свете.
Оптическая схема Грену обеспечивает высокую глубину резкости и хорошую объемность изображения за счет угла стереоскопичности 15 градусов. Микроскоп увеличивает изображение объекта без потери пространственной ориентации, под ним комфортно проводить микроманипуляции с объектами в рабочей области 110–188 мм, поэтому микроскоп используется для реставрации, пайки, сборки, контроля качества и других подобных операций.

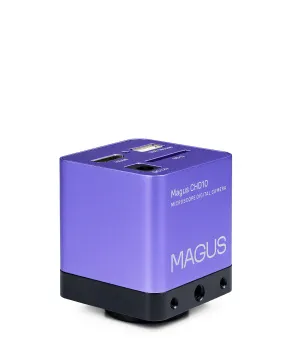

Цифровая камера

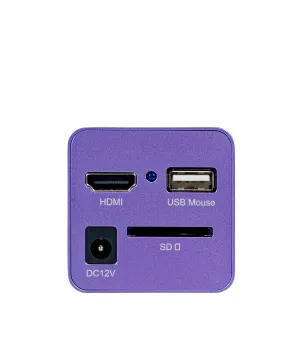

Цифровая HDMI-камера MAGUS CHD10 оснащена сенсором 2 Мпикс и формирует реалистичное изображение в разрешении Full HD (1920x1080 пикс).
Камера автономная, не требует подключения к компьютеру и установки дополнительных программ. Для получения изображения камеру присоединяют непосредственно к телевизору, монитору или проектору.
Интерфейс HDMI обеспечивает высокую и стабильную скорость передачи информации от камеры к внешнему экрану. Видеозапись ведется с частотой 60 кадров в секунду.
Камера сочетает в себе большое значение FPS и высокую пропускную способность интерфейса HDMI, поэтому видео ощущаются «живыми», нет зависаний и разрывов между кадрами. На максимальном разрешении изображение информативно, движущиеся объекты видны без шлейфов, передвижение объекта отображается без задержек.

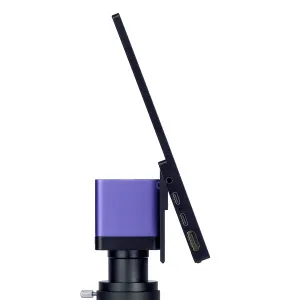

Монитор

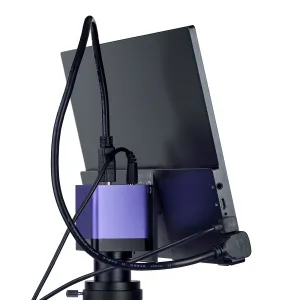

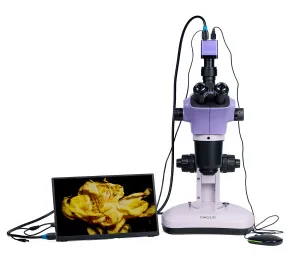

Монитор MAGUS MCD20 предназначен для создания системы визуализации микроскопа Magus.
Он подключается к установленной на микроскоп камере и выводит изображение в реальном времени. Поддерживаются HDMI-камеры MAGUS, работающие в разрешении Full HD.
Диагональ экрана – 13,3 дюйма. Матрица IPS обеспечивает яркую картинку с широкими углами обзора: если смотреть на монитор под углом, цветопередача не искажается.
Монитор устанавливается на стол или полку на откидную подставку или крепится напрямую к камере или к штативу.

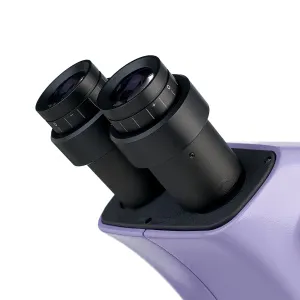

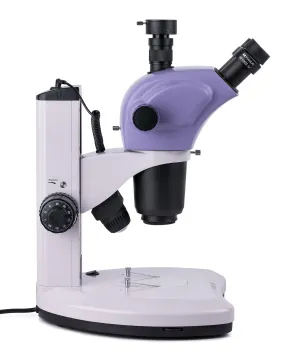

Визуальная насадка
Тринокулярная визуальная насадка поворачивается на 360°. Цифровая камера устанавливается в вертикальный тубус с каналом визуализации. C-mount адаптер для установки камеры идет в комплекте микроскопа.

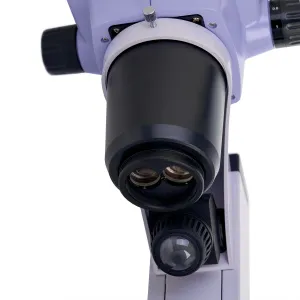

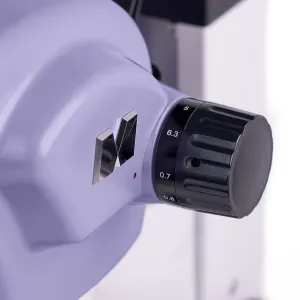

Трансфокатор
Объектив плавно изменяет увеличение в 9 раз без потери фокуса. Микроскоп формирует прямое (неперевернутое) объемное изображение. Дополнительные насадки на объектив изменяют диапазон увеличения, поле зрения и рабочее расстояние микроскопа.
Фокусировка

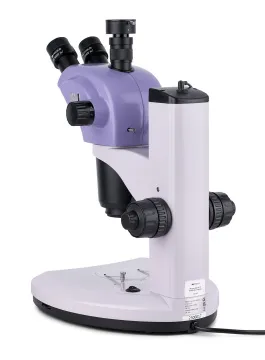

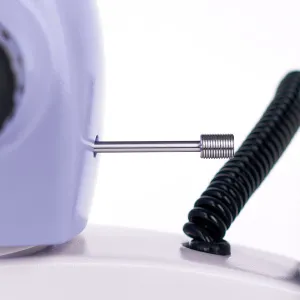

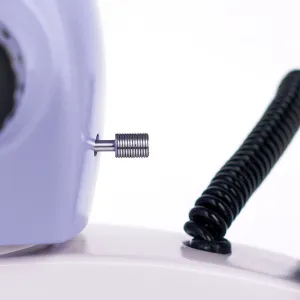

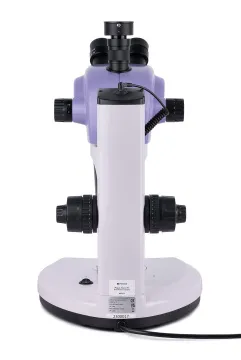

Коаксиальные рукоятки грубой и тонкой фокусировки расположены с двух сторон штатива. Тонкой фокусировкой удобно пользоваться для точной настройки при работе на увеличении свыше 40 крат. Жесткость хода механизма грубой фокусировки регулируется.

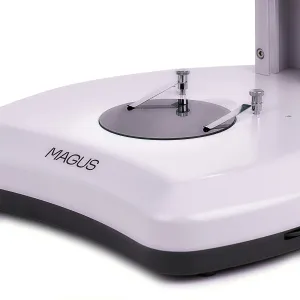

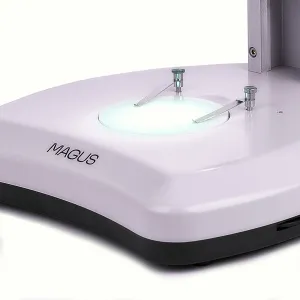

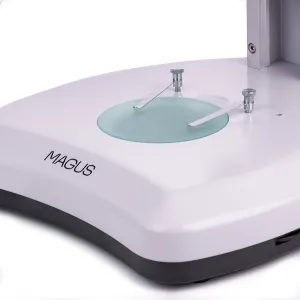

Вставки в столик
В зависимости от объекта наблюдений выбирается прозрачная, белая или черно-белая пластина. Прозрачная и белая пластины обеспечивают равномерное освещение образца и оптимальное рассеивание света при наблюдении прозрачных и полупрозрачных объектов. Черно-белая пластина выбирается для исследования непрозрачных объектов на контрастном фоне: черная сторона – для светлых объектов, белая сторона – для темных.

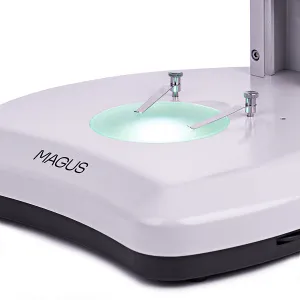

Источники света
В микроскопе установлены светодиодный осветитель проходящего света (5 Вт) и осветитель отраженного света косого освещения (3 Вт). Срок службы светодиодов – 50 000 часов.
Аксессуары
Для микроскопа разработана линейка аксессуаров. Окуляры и насадки на объектив расширяют диапазон увеличения микроскопа. Насадка 0,5 крата увеличивает рабочее расстояние. Цифровые камеры выводят изображение с микроскопа на монитор. Калибровочные слайды применяются для измерения объектов, цена деления специальных слайдов для стереомикроскопов – 0,1 мм. Поляризационное устройство уберет блики с изображения отполированных металлических поверхностей.
Основные особенности микроскопа:
- Трансфокаторная система для плавного изменения увеличения без потери фокусировки; коэффициент трансфокации 9:1
- Тринокулярная насадка с возможностью поворота на 360° и вертикальным тубусом для установки цифровой камеры
- Преимущества оптической схемы Грену: высокая глубина резкости, хорошая объемность, компактная конструкция и невысокая цена.
- Светодиодные осветители проходящего (5 Вт) и отраженного (3 Вт) света с долгим сроком работы
- Широкая линейка совместимых дополнительных аксессуаров
Основные особенности камеры:
- Камера работает автономно без подключения к компьютеру и установки программ
- Интерфейс HDMI для высокой и стабильной скорости передачи информации
- Разрешение камеры 1920x1080 пикс – оптимальный выбор для вывода изображения на Full HD монитор или телевизор
- 60 кадров в секунду – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания

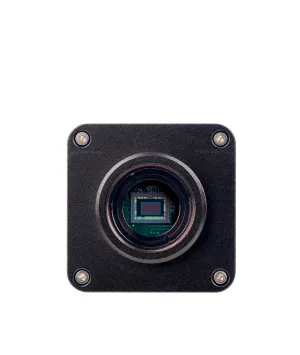

- Цветной CMOS-сенсор SONY Starvis с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам

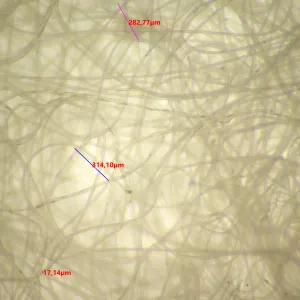

- Встроенное программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

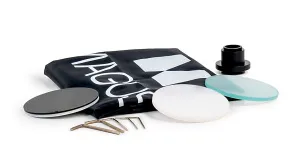

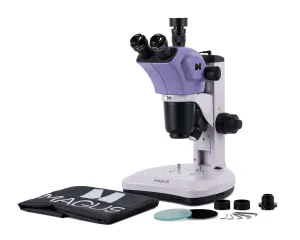

Комплектация:
- Цифровая камера MAGUS CHD10 (цифровая камера, кабель HDMI (1,5 м), мышь USB, карта памяти SD 32 ГБ, сетевой адаптер питания 12 В/1 А (евро), инструкция по эксплуатации и гарантийный талон)
- Монитор MAGUS MCD20
- Основание со встроенным источником проходящего света и встроенным блоком питания
- Штатив с фокусировочным механизмом
- Оптическая головка – объектив с визуальной насадкой
- Окуляр 10x/22 мм (2 шт.)
- Черно-белая пластина
- Белая пластина
- Прозрачная пластина
- Осветитель отраженного света косого освещения
- Адаптер C-mount
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 16х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Насадка на объектив 0,5x
- Насадка на объектив 2x
- Осветитель отраженного света кольцевой
- Устройство простой поляризации
- Калибровочный слайд
Артикул | 83045 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 44x42x67 см | |
Вес упаковки | 13.65 кг | |
Тип | цифровые, стереоскопические/инструментальные | |
Тип насадки | тринокулярная | |
Насадка | поворотная на 360° | |
Угол наклона окулярной насадки | 45° | |
Увеличение, крат | 7–63 базовая комплектация (*опция: 3,5–315); коэффициент трансфокации 9:1 | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10х/22 мм, удаленный зрачок (*опция: 15x/15 мм, 16x/15 мм, 20х/12 мм, 25x/9 мм) | |
Объективы | 0,7–6,3х (*опция: с насадкой 0,5x: 0,35–3,15х; с насадкой 2x: 1,4–12,6х) | |
Рабочее расстояние, мм | 110 (с насадкой 0,5x: 188; с насадкой 2x: 40,4) | |
Межзрачковое расстояние, мм | 53 — 75 | |
Поле зрения, mm | 31,43–3,49 (с насадкой 0,5x: 62,85–6,98; с насадкой 2x: 15,71–1,745), с окуляром 10х | |
Предметный столик, мм | Ø90 | |
Характеристики предметного столика | белая пластина, черно-белая пластина, прозрачная пластина | |
Возможность диоптрийной коррекции, D | ±5D (на каждом окуляре) | |
Фокусировка | коаксиальная, грубая (83 мм, с механизмом регулировки жесткости) и тонкая (0,002 мм) | |
Подсветка | светодиодная | |
Регулировка яркости | ✓ | |
Источник питания | 220 В, 50 Гц, сеть переменного тока | |
Тип лампы подсветки | отраженный свет: осветитель косого освещения – светодиод 3 Вт; проходящий свет: светодиод 5 Вт | |
Возможность подключения другого оборудования | устройство простой поляризации | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Оптическая схема | Greenough | |
Назначение | для прикладных работ | |
Расположение подсветки | комбинированная | |
Метод исследования | светлое поле | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Вес, кг | 8 | |
Габариты, мм | 280x463x335 | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Starvis CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 2 | |
Максимальное разрешение, пикс | 1920x1080 | |
Размер сенсора | 1/2,8" (5,57x3,13 мм) | |
Размер пикселя, мкм | 2.9x2.9 | |
Интерфейсные разъемы | HDMI 1.4 | |
Карта памяти | SD до 32 GB | |
Возможность подключения другого оборудования | мышь (USB) | |
Светочувствительность | 1300 мВ при 1/30 с | |
Время выдержки | 0,04 мс – 1000 мс | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 60@1920x1080 (HDMI) | |
Место установки | канал визуализации, окулярный тубус вместо окуляра | |
Формат файлов фотосъемки | *.jpg | |
Формат файлов видеозаписи | *.h264/*.h265, *.mp4 | |
Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Программное обеспечение | HDMI: встроенное | |
Системные требования | не требует подключения к компьютеру | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | сетевой адаптер 12В, 1А | |
Особенности сетевого адаптера питания | вход: переменное напряжение 100–240 В, 50/60 Гц, выход: постоянное напряжение 12 В/1 А | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 | |
Характеристики монитора | ||
Тип матрицы | IPS | |
Диагональ дисплея, дюйм | 13.3 | |
Разрешение дисплея, пикс | 1920x1080 (Full HD) | |
Соотношение сторон экрана | 16:9 | |
Яркость, кд/мВІ | 400 | |
Количество отображаемых цветов | 16,7 млн | |
Контрастность | 1000:1 | |
Угол обзора горизонталь/вертикаль, ° | 178/178 | |
Размер видимой области экрана (ШxВ), мм | 295x165 | |
Шаг пикселя (ШxВ), мм | 0,154x0,154 | |
Частота обновления экрана, Гц | 60 | |
Тип подсветки матрицы | светодиодная (LED) | |
Срок службы светодиодов подсветки, ч | 50000 | |
Интерфейс | HDMI | |
Диапазон рабочих температур, °С | -15...+55 | |
Диапазон рабочей влажности, % | 10 — 90 | |
Источник питания | переменный ток 110–220 В, постоянный ток 5–12 В/1 А (Type-C) | |
Потребляемая мощность, Вт | 12 (максимум) |
