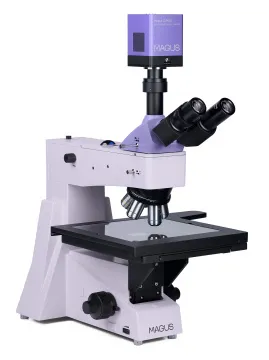

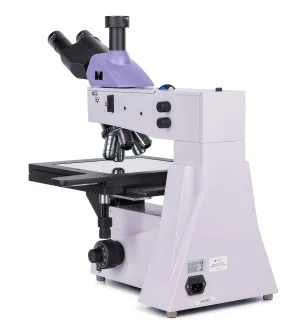

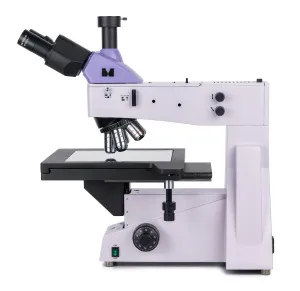

Микроскоп металлографический цифровой MAGUS Metal D650 BD
С камерой. Увеличение: 50–800х. Тринокулярная визуальная насадка, объективы-планахроматы для светлого и темного поля, галогенный осветитель отраженного света 50 Вт, тонкая фокусировка с шагом 0,7 мкм, большой предметный столик
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83034 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 58x49x60 см | |
Вес упаковки | 23.8 кг |

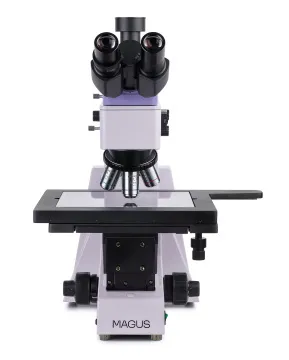

Металлографический микроскоп MAGUS Metal 650 BD используется для инспектирования поверхностей фотошаблонов, интегральных схем, печатных плат, изделий прецизионного формования и других протяженных и широких объектов. Он оснащен большим предметным столиком, на котором легко помещаются подобные образцы, и тонкой фокусировкой с шагом 0,7 мкм для высокоточных исследований на большом увеличении. Методы исследований: светлое поле, темное поле, поляризованный свет. Микроскоп подходит для лабораторий контроля качества, научно-исследовательских центров, кафедр вузов.

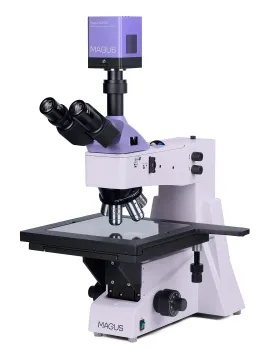

Цифровая камера

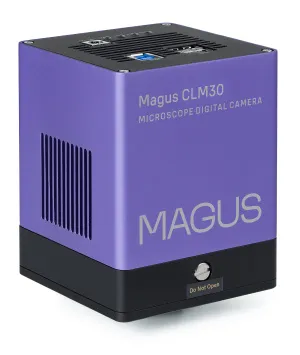

Цифровая камера MAGUS CLM30 разработана для работы в свете люминесценции и по методу темного поля.

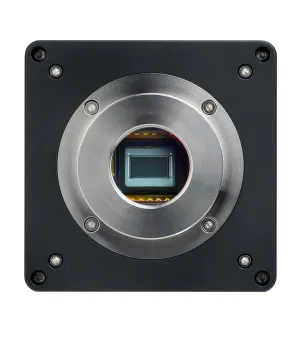

Камера оснащена сенсором 8,3 Мпикс и формирует реалистичное изображение в разрешении 3840x2160 пикс. Камера рекомендуется для работы с объективами 4х, 10х, 20х и 40х. При работе с объективами малого увеличения камера позволит различить больше мелких деталей.
Видеозапись ведется с частотой 45 или 70 кадров в секунду в зависимости от разрешения. Видео плавные, с мягкими и незаметными глазу переходами между кадрами. Передвижение препарата отображается в реальном времени, без задержек. Камера обеспечивает удобную работу с подвижными объектами, подходит для проведения демонстраций в аудитории.

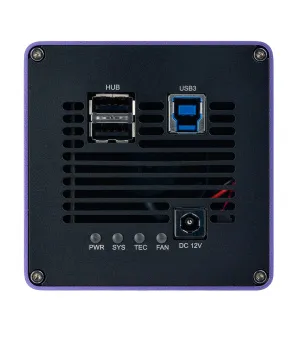

Камера оснащена интерфейсом USB 3.0. Скорость передачи данных в 10 раз выше, чем у камер с интерфейсом USB 2.0. Высокоскоростная камера рекомендуется для профессиональной работы в лаборатории, исследований или обучения в вузах.
Оптика

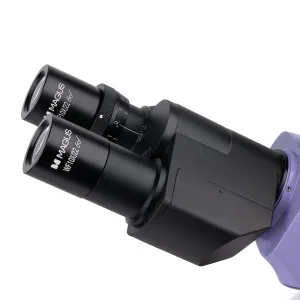

Тринокулярная визуальная насадка имеет вертикальный канал визуализации, в который можно устанавливать цифровую камеру. При помощи переключателя светового потока на камеру направляется 100% света для получения ярких фотографий и видеороликов и максимально информативной картинки на внешнем экране. Камера не включена в базовую комплектацию. На левом окулярном тубусе находится кольцо диоптрийной подвижки для адаптации изображения под зрение наблюдателя.

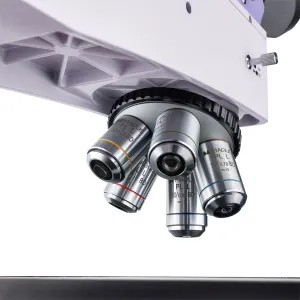

Планахроматические объективы с маркировкой BD разработаны специально для работы в светлом и темном поле. Они имеют увеличенное рабочее расстояние. В комплекте их пять, по одному в каждое гнездо револьвера. При необходимости любой установленный объектив можно быстро заменить на опциональный. Оптика скорректирована на бесконечность, увеличение «из коробки» – от 50 до 800 крат. Так как револьверное устройство установлено в положение «от наблюдателя», пользователю всегда виден введенный в ход лучей объектив.
Освещение

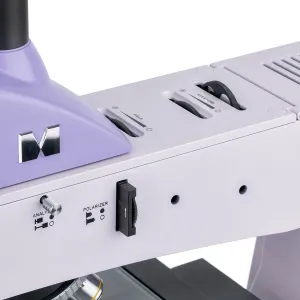

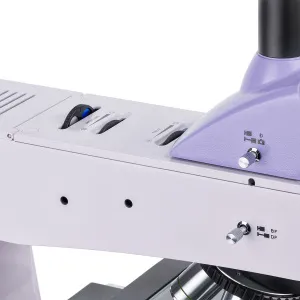

Осветительная система отраженного света разработана таким образом, чтобы все наблюдения были максимально информативными, вне зависимости от используемого объектива и метода контраста. Источником света служит галогенная лампа мощностью 50 Вт – она создает яркое, равномерное и приятное для глаз освещение. Для настройки освещения можно применять метод Кёлера, есть светофильтры для настройки цветопередачи и устройство простой поляризации (встроенный анализатор и съемный поляризатор). Источник света, апертурная и полевая диафрагмы центрируются. В систему освещения также входит устройство для работы по методу темного поля.
Механика

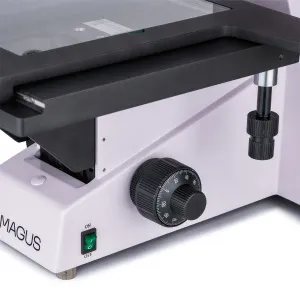

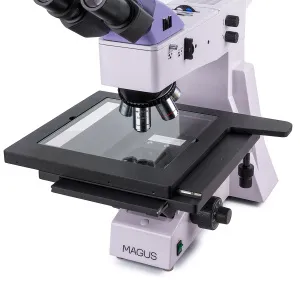

Отличительная особенность микроскопа – большой инспекционный столик размером 280x270 мм, с ходом 204 мм по осям X и Y. Наведение резкости осуществляется вращением рукояток грубой и тонкой фокусировки. Их ход плавный и уверенный, а за счет очень малого шага работа на больших увеличениях становится очень точной. У грубой фокусировки есть регулировка жесткости хода и блокиратор хода. Ручки фокусировки располагаются у основания микроскопа, поэтому посадка пользователя при работе получается расслабленной и удобной: руки можно положить на стол, а не держать на весу.
Аксессуары
Чтобы получить от микроскопа MAGUS Metal 650 BD максимум, используйте дополнительные аксессуары: окуляры, объективы с увеличенным рабочим расстоянием для работы в светлом и темном поле, калибровочные слайды, цифровые камеры.
Основные особенности микроскопа:
- Прецизионная система фокусировки – тонкий фокус настраивается с шагом 0,7 мкм; грубая фокусировка имеет блокиратор хода и регулировку жесткости
- Предметный столик большого размера для удобной работы с протяженными и широкими объектами, увеличенный диапазон перемещения столика по двум осям
- Планахроматическая оптика, тринокулярная насадка с делителем светового потока 100/0 и 0/100, установка камеры в вертикальный канал визуализации
- Источник света, полевую и апертурную диафрагмы можно центрировать, настройка освещения по Кёлеру, устройство простой поляризации, набор светофильтров, работа в темном поле
- Осветитель – галогенная лампа мощностью 50 Вт с питанием от сети 220 В и регулировкой яркости
- Оснащение дополнительными аксессуарами
Основные особенности камеры:
- Для работы в свете люминесценции и по методу темного поля на объективах 4х, 10х, 20х и 40х
- Разрешение 8,3 Мпикс – при работе с объективами малого увеличения камера позволит различить больше мелких деталей
- 45 и 70 кадров в секунду при разрешениях 3840x2160 пикс и 1920x1080 пикс – для наблюдения подвижных объектов, записи видео и перемещения препарата без рывков и запаздывания
- Элемент Пельтье – снижает температуру сенсора при длительной работе, убирает тепловой шум из изображения, при фотографировании можно использовать длительные выдержки
- Цветной CMOS-сенсор SONY Exmor с обратной засветкой обеспечивает низкий уровень шума и высокую светочувствительность даже при слабой освещенности: изображение чище, ярче, насыщеннее по цветам
- Интерфейс USB 3.0 для быстрой передачи данных без зависаний и рывков
- Программное обеспечение с функциями фотографирования, видеозаписи, редактирования, вывода изображения на внешний экран, измерения линейных и угловых размеров

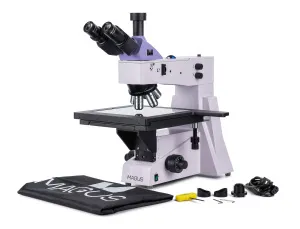

Комплектация:
- Цифровая камера MAGUS CLM30 (цифровая камера, кабель USB, адаптер питания 12 В, 3 А, кейс, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
- Штатив со встроенным источником электропитания, источником отраженного света, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
- Тринокулярная визуальная насадка
- Объектив-планахромат, рассчитанный на бесконечность: PL L5х/0,12 BD WD 9,7 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L10х/0,25 BD WD 9,3 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L20х/0,40 BD WD 7,2 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L50х/0,70 BD WD 2,5 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L80x/0,80 BD WD: 0,8 мм
- Окуляр 10x/22 мм с удаленным зрачком (2 шт.)
- Адаптер C-mount 1х
- Ключ-шестигранник
- Сетевой шнур питания для микроскопа
- Пылезащитный чехол
- Инструкция по эксплуатации и гарантийный талон
Поставляются по дополнительному заказу:
- Окуляр 10х/22 мм со шкалой
- Окуляр 12,5x/14 мм (2 шт.)
- Окуляр 15х/15 мм (2 шт.)
- Окуляр 20х/12 мм (2 шт.)
- Окуляр 25х/9 мм (2 шт.)
- Объектив-планахромат, рассчитанный на бесконечность: PL L40х/0,60 BD WD 3,0 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L60x/0,70 BD WD: 1,9 мм
- Объектив-планахромат, рассчитанный на бесконечность: PL L100х/0,85 (сухой) BD WD: 0,4 мм
- Калибровочный слайд
Артикул | 83034 | |
Бренд | MAGUS (Магус) | |
Гарантия | 5 лет | |
Размер упаковки (ДxШxВ) | 58x49x60 см | |
Вес упаковки | 23.8 кг | |
Тип | световые/оптические, металлографические | |
Тип насадки | тринокулярная | |
Насадка | Зидентопф | |
Угол наклона окулярной насадки | 30° | |
Увеличение, крат | 50–800 базовая комплектация (*опция: 50–1000/1250/1500/2000/2500) | |
Диаметр окулярной трубки, мм | 30 | |
Окуляры | 10x/22, удаленный зрачок 10 мм (*опция: 10x/22 мм со шкалой, 12,5x/14 мм, 15x/15 мм, 20x/12 мм, 25x/9 мм) | |
Объективы | планахроматические, скорректированные на бесконечность: PL L5х/0,12 BD, PL L10х/0,25 BD, PL L20х/0,40 BD, PL L50х/0,70 BD, PL L80x/0,80 BD; парфокальная высота 45 мм (*опция: PL L40х/0,60 BD, PL L60x/0,70 BD, PL L100х/0,85 BD (сухой)) | |
Револьверное устройство | на 5 объективов | |
Рабочее расстояние, мм | 9,7 (5x); 9,3 (10x); 7,2 (20x); 3,0 (40x); 2,5 (50х); 1,9 (60х); 0,80 (80х); 0,40 (100х) | |
Межзрачковое расстояние, мм | 48 — 75 | |
Предметный столик, мм | 280x270 | |
Диапазон перемещения предметного столика, мм | 204/204 | |
Характеристики предметного столика | двухкоординатный механический | |
Возможность диоптрийной коррекции, D | ±5 (на левом тубусе) | |
Диафрагма | встроенные апертурная и полевая | |
Фокусировка | коаксиальная, грубая (30 мм, 13,1 мм/оборот, с механизмами блокировки и регулировки жесткости) и тонкая (0,0007 мм) | |
Подсветка | галогенная | |
Регулировка яркости | ✓ | |
Источник питания | 220±22 В, 50 Гц, сеть переменного тока | |
Тип лампы подсветки | 12 В / 50 Вт | |
Светофильтры | зеленый, голубой, желтый, матовый | |
Диапазон рабочих температур, °С | 5...+35 | |
Дополнительно | встроенный анализатор и съемный поляризатор, устройство для работы по методу темного поля | |
Уровень пользователя | для опытных, для профессионалов | |
Уровень сложности сборки и настройки | сложно | |
Назначение | металлографические | |
Расположение подсветки | верхняя | |
Метод исследования | светлое поле, темное поле, поляризация | |
Чехол/кейс/сумка в комплекте | чехол пылезащитный | |
Характеристики камеры | ||
Чувствительный сенсор | SONY Exmor CMOS | |
Цветной/монохромный | цветной | |
Число мегапикселей | 8.3 | |
Максимальное разрешение, пикс | 3840x2160 | |
Размер сенсора | 1/1,2" (11,14x6,26 мм) | |
Размер пикселя, мкм | 2.9x2.9 | |
Двухступенчатый термоэлектрический модуль (элемент Пельтье), позволяющий установить температуру на 42 °C ниже комнатной | ✓ | |
Светочувствительность | 5970 мВ при 1/30 с | |
Отношение сигнал/шум | 0,15 мВ при 1/30 с | |
Время выдержки | 0,1 мс – 1 ч | |
Возможность записи видео | ✓ | |
Кадровая частота, кадров в секунду @ при разрешении, пикс | 45@3840x2160, 70@1920x1080 | |
Разрядность АЦП, бит | 8/12 (переключаемая) | |
Место установки | канал визуализации | |
Формат файлов фотосъемки | *.jpg, *.bmp, *.png, *.tif | |
Формат файлов видеозаписи | запись: *.wmv, *.avi, *.h264 (Windows 8 или выше), *h265 (Windows 10 или выше) | |
Спектральный диапазон, нм | 380–650 (встроенный ИК–фильтр) | |
Тип затвора | ERS (электронный скользящий затвор) | |
Баланс белого | ручной, автоматический | |
Контроль экспозиции | ручной, автоматический | |
Программные возможности | размер изображения, яркость, время выдержки | |
Программное обеспечение | MAGUS View | |
Выход | USB 3.0, 5 Гб/с | |
Системные требования | Windows 8/10/11 (32 и 64 бит), Mac OS X, Linux, до 2,8 ГГц Intel Core 2 и выше, минимум 2 ГБ оперативной памяти, порт USB 3.0, CD-ROM, монитор 17" и больше | |
Тип крепления | C-mount | |
Корпус | цельнолитой алюминиевый | |
Источник питания камеры | постоянный ток, 5 В, от USB-порта компьютера; внешний адаптер питания 12 В, 3 А для элемента Пельтье | |
Диапазон рабочих температур камеры, °С (диапазон) | -10...+50 | |
Диапазон рабочей влажности, % | 30 — 80 |
