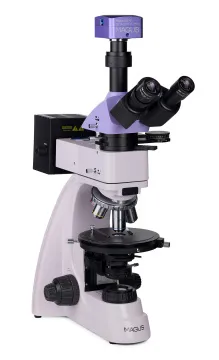

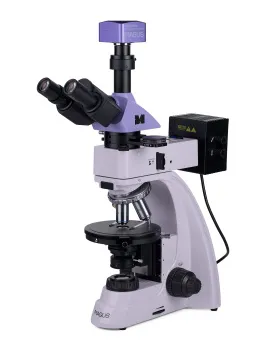

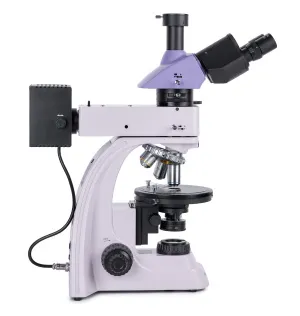

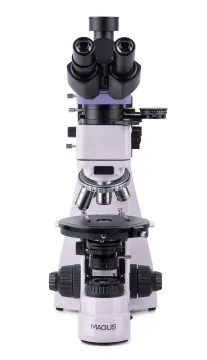

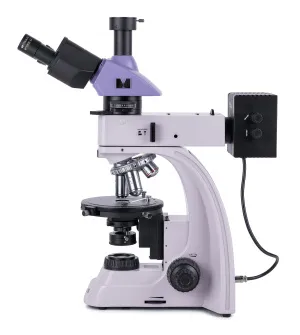

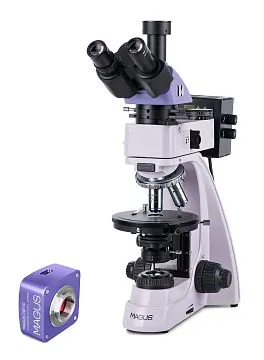

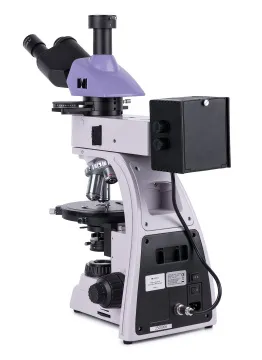

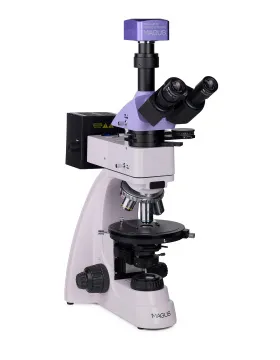

Микроскоп поляризационный цифровой MAGUS Pol D850

Поляризационный микроскоп MAGUS Pol 850 предназначен для работы в проходящем и отраженном свете. Доступные методы исследования: поляризация и светлое поле. На микроскопе изучают анизотропные биологические, геологические и полимерные объекты, а также непрозрачные аншлифы толщиной до 15 мм, у которых одна сторона отполирована. Микроскоп подходит для решения широкого круга задач специалиста, работающего в сфере медицины, криминалистики, минералогии, кристаллографии или петрографии.

Цифровая камера

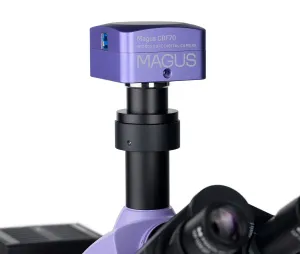

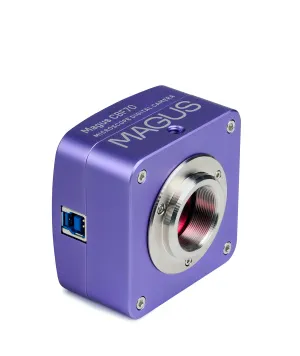

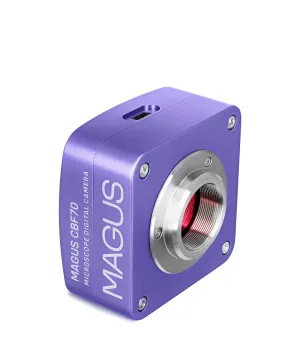

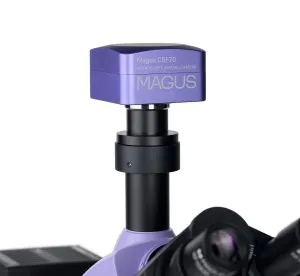

Профессиональная научная камера MAGUS CBF70 предназначена для использования с микроскопом, с объективами 4х, 10х, 20х и 40х. Устройство позволяет делать фотографии, снимать видео, организовывать демонстрации, выводить изображение на сторонний экран и производить угловые и линейные измерения исследуемых объектов (для корректной работы этой функции необходимо откалибровать программное обеспечение). Камера рекомендуется для работы в светлом поле.

Камера MAGUS CBF70 имеет пять режимов разрешения изображения и частоты смены кадров – вы с легкостью найдете среди них тот, который лучше всего подходит вам в данный момент: 5280x3954 пикс (17 FPS), 3952x3952 пикс (17 FPS), 2640x1976 пикс (56 FPS), 1760x1316 пикс (67 FPS), 584x438 пикс (192 FPS).
Режимы с высоким разрешением идеально подойдут для фотографирования, позволяя создавать четкие, яркие, высокодетализированные снимки. Режимы с повышенной частотой помогут при записи плавных и информативных видео, без скачков и задержек, фиксируя малейшие перемещения препарата или особенности наблюдаемых быстротекущих процессов.
Для получения наилучшего по качеству изображения без виньетирования рекомендуется испоьзовать адаптер с увеличением 1х.

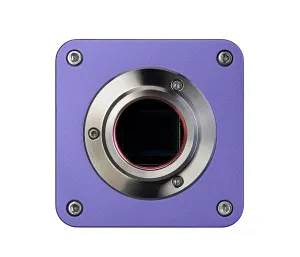

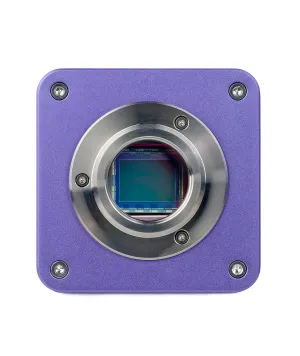

В конструкции камеры использован цветной CMOS-сенсор SONY Exmor 4/3'' с обратной засветкой. Он делает изображение светлым даже при слабом внешнем освещении. Большой физический размер сенсора помогает отображаемым цветам стать глубже, а картинке – чище.

Оптика

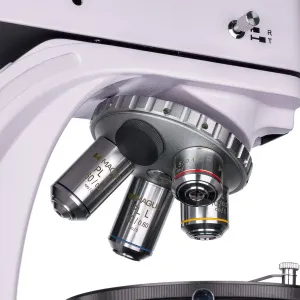

Оптика микроскопа рассчитана на бесконечность и свободна от внутренних напряжений. Формируемое объективами изображение достоверное, без паразитных отражений, контрастное и детализированное. Объективы установлены в револьверное устройство с центрируемыми относительно оптической оси гнездами. Гнезд пять, входящих в комплект объективов четыре: один опциональный объектив может быть установлен дополнительно для получения еще одного увеличения внутри диапазона кратности микроскопа. Объективы предназначены для работы с образцами без покровного стекла.

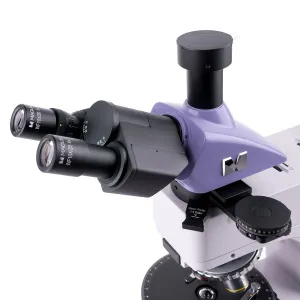

Тринокулоярная насадка предоставляет возможность установки цифровой камеры (нет в комплекте) в вертикальный канал визуализации. Деление светового потока – 100/0 или 0/100, т. е. весь свет идет или на камеру, или в окулярные тубусы. На левом окулярном тубусе расположено кольцо диоптрийной подвижки: его вращают, чтобы скомпенсировать разницу в зрении на глазах и получить максимально четкое изображение образца.

Освещение

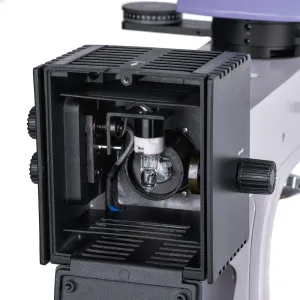

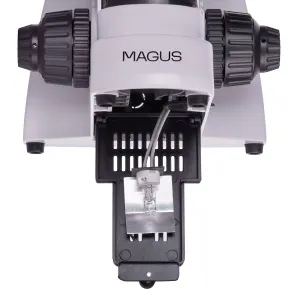

Для проходящего и отраженного света используются галогенные лампы мощностью 30 Вт. Их яркости достаточно для получения хорошо читаемого изображения на каждом объективе, а «теплый» спектр свечения комфортен при длительной работе. Настройка освещения по Кёлеру обеспечит повышенное разрешение, уберет артефакты по полю зрения и затемнения по краям. Светофильтры используются для правильной настройки цветопередачи при работе в отраженном свете.

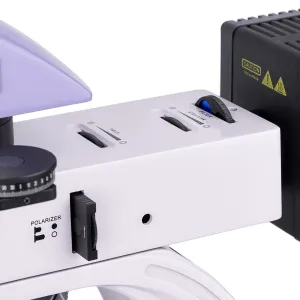

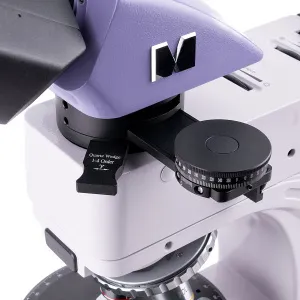

Поляризация доступна и для проходящего, и для отраженного света. Чтобы начать наблюдения в поляризованном свете, в ход лучей вводят анализатор. Далее изменяют взаимное расположение анализатора и поляризатора путем их вращения, в ходе этого меняется угол поляризации. Контраст объектов повышают при помощи компенсаторов, которые устанавливаются в специальный слот промежуточной насадки. В этой же насадке находится и линза Бертрана, используемая для коноскопических исследований.

Механика

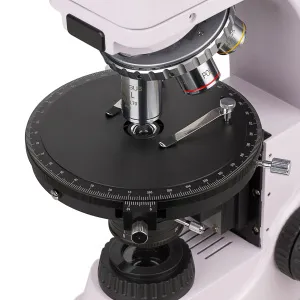

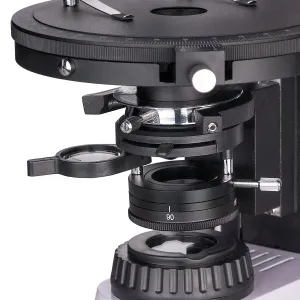

Микроскоп оснащен вращаемым предметным столиком: при его повороте изменяется то, как образец преломляет свет в поляризованном свете. Столик имеет шкалу, по которой можно определять угол поворота с точностью до 0,1°. Для получения наиболее яркого и четкого изображения столик может быть отцентрирован относительно оптической оси микроскопа.

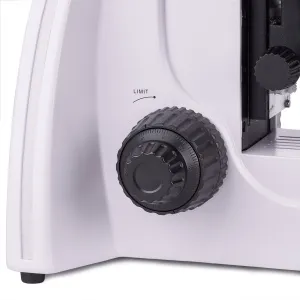

Рукоятки грубой и тонкой фокусировки расположены в нижней части штатива, поэтому при работе пользователь занимает расслабленную позу, положив руки на стол. Для грубой фокусировки выбирается жесткость хода, также есть блокировка. Хода тонкой фокусировки достаточно для плавного перемещения образца.

Аксессуары

Чтобы получить от микроскопа максимум, используйте аксессуары из линейки MAGUS: окуляры, объективы, калибровочные слайды, цифровые камеры и проч.

Основные особенности микроскопа:

• Для работы в проходящем и отраженном поляризованном и обычном свете
• Тринокулярная насадка с каналом визуализации для цифровой камеры; деление светового потока – 100/0 или 0/100
• Планахроматические объективы без внутренних напряжений – для получения четкого изображения без артефактов и ложных внутренних отражений
• Галогенное освещение рабочей области, комфортного для глаз цветового спектра; мощность ламп – 30 Вт
• Вращаемый предметный столик, поляризатор и анализатор с отметками угла поворота, линза Бертрана и компенсаторы
• Гнезда револьвера и предметный столик центрируются относительно оптической оси микроскопа
• Поддерживается установка дополнительных аксессуаров

Основные особенности камеры:

• Пять настроек графики и FPS: среди них легко найдется наиболее подходящий вам режим
• Скоростная передача данных благодаря интерфейсу USB 3.0
• Большой цветной сенсор SONY Exmor, формирующий яркое и четкое изображение даже в условиях низкой освещенности
• Быстрый старт: установите идущее в комплекте ПО – и камера готова к работе
• Упростите процесс наблюдений или организуйте демонстрацию для зрителей, выведя изображение с камеры на внешний экран

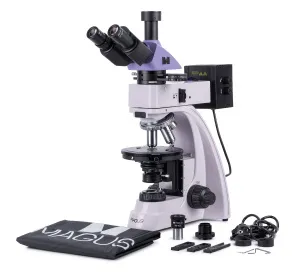

Комплектация:

• Цифровая камера MAGUS CBF70 (цифровая камера, кабель USB, установочный компакт-диск с драйверами и программным обеспечением, инструкция по эксплуатации и гарантийный талон)
• Штатив со встроенным источником электропитания, источником проходящего света и конденсорным устройством, механизмом фокусировки, предметным столиком и револьверным устройством крепления объективов
• Осветитель отраженного света – насадка с фонарем лампы
• Тринокулярная визуальная насадка
• Промежуточная насадка с линзой Бертрана, анализатором и слотом для установки компенсаторов

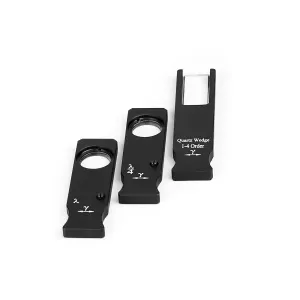

• Компенсаторы: λ компенсатор, λ/4 компенсатор, кварцевый клин
• Объектив-планахромат, рассчитанный на бесконечность: PL 5x/0,12 WD 26,1 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 10x/0,25 WD 5,0 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 40x/0,6 (подпружиненный) WD 3,98 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 60x/0,7 (подпружиненный) WD 2,03 мм
• Окуляр 10x/20 мм (2 шт.)
• Окуляр 10х/20 мм с перекрестьем
• Адаптер C-mount 1х
• Ключ-шестигранник
• Сетевой шнур питания
• Пылезащитный чехол
• Инструкция по эксплуатации и гарантийный талон

Поставляются по дополнительному заказу:

• Окуляр 10х/20 мм со шкалой. Цена деления шкалы 0,1 мм
• Окуляр 16х/11 мм (2 шт.)
• Окуляр 20х/11 мм (2 шт.)
• Объектив-планахромат, рассчитанный на бесконечность: PL 2,5x/0,07 WD 11 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 50x/0,7 (подпружиненный) WD 3,67 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL 80x/0,8 (подпружиненный) WD 1,25 мм
• Объектив-планахромат, рассчитанный на бесконечность: PL100x/0,85 (подпружиненный) WD 0,4 мм
• Препаратоводитель
• Калибровочный слайд
