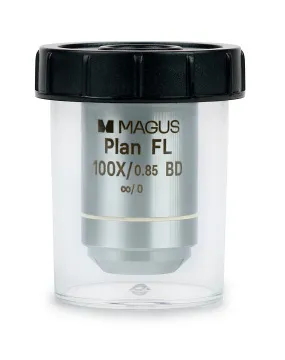

Объектив MAGUS 100PLL BD 100х/0,85 Plan L WD 0,40 мм

Объектив MAGUS 100PLL BD 100х/0,85 Plan L WD 0,40 мм, изображение 3

Объектив MAGUS 100PLL BD 100х/0,85 Plan L WD 0,40 мм, изображение 4

Объектив MAGUS 100PLL BD 100х/0,85 Plan L WD 0,40 мм, изображение 5

Планахромат на бесконечность для работы по методу светлого и темного поля. Увеличение: 100 крат. Апертура: 0,85

Характеристики

Артикул	84099
Страна	КНР для Levenhuk, Inc. (США)
Бренд	MAGUS (Магус)
Гарантия	6 месяцев
Размер упаковки (ДxШxВ)	5x8x5 см
Вес в упаковке	0.145 кг

Все спецификации

Предел разрешения объектива 100х/0,85 составляет 0,33 мкм.
Хроматические аберрации скорректированы для синего и красного света, сферическая аберрация для зеленого, кривизна поля исправлена на 90% диаметра поля зрения.

Объектив рассчитан на длину тубуса «бесконечность». Парфокальная высота 45 мм. При работе с окуляром 10х/22 мм диаметр поля зрения составит 0,22 мм. Рассчитан для работы с образцами без покровного стекла.

Конструкция объектива для работы по методу темного поля предусматривает освещение объекта сбоку косым светом, что создает тени на микродефектах образца для определения рельефа поверхности. Объектив используется только для металлографических микроскопов, чья осветительная система предусматривает работу по методу темного поля.

Металлографический объектив 100х спроектирован с большим рабочим расстоянием 0,40 мм. Рабочее расстояние – расстояние от фронтальной линзы объектива до исследуемого объекта, при котором изображение объекта будет в фокусе. Объекты исследования могут иметь выраженную топографию, например, образцы печатных плат с разной высотой электронных компонентов и полупроводников. Большое рабочее расстояние исключает случайное повреждение фронтальной линзы объектива или образца при фокусировке и при повороте револьвера для смены объектива.

Верхний предел полезного увеличения при работе с объективом 100х/0,85 составляет 850х. Большее увеличение считается «бесполезным», поскольку не дает новых деталей в изображении объекта.
С объективом 100х/0,85 используйте окуляры с увеличением 10х.

Объективы-планахроматы формируют изображение, при котором фокус одинаков и в центре, и по краям, дисторсия незначительна. Это преимущество используется для получения цифровых снимков и для работы в паре с широкопольными окулярами с полем зрения 22 мм.

Совместимость:

Микроскоп металлографический MAGUS Metal 600 BD
Микроскоп металлографический MAGUS Metal 630 BD
Микроскоп металлографический MAGUS Metal 650 BD
Микроскоп металлографический инвертированный MAGUS Metal V700 BD

Артикул	84099
Страна	КНР для Levenhuk, Inc. (США)
Бренд	MAGUS (Магус)
Гарантия	6 месяцев
Размер упаковки (ДxШxВ)	5x8x5 см
Вес в упаковке	0.145 кг
Материал линз	оптическое стекло
Материал корпуса	медь
Класс объектива по степени коррекции аберраций	планахромат
Увеличение, крат	100
Апертура	0.85
Рабочее расстояние, мм	0.40
Парфокальное расстояние, мм	45
Толщина совместимого покровного стекла, мм	без покровного стекла
Длина совместимого тубуса, мм	бесконечность
Пружинящая оправа	есть
Иммерсия	нет
Метод контрастирования	светлое поле, темное поле
