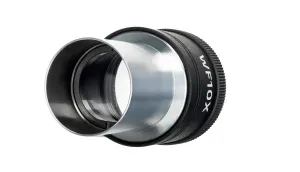

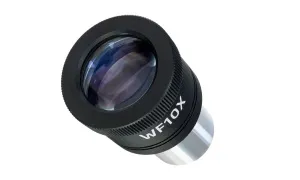

Окуляр MAGUS E10S 10х/20 мм со шкалой (D 23,2 мм)

Увеличение: 10 крат. Поле зрения: 20 мм. Шкала с ценой деления 0,1 мм

MAGUS (Магус)
Характеристики
Артикул 83459
Бренд MAGUS (Магус)
Гарантия 0.5 лет
Размер упаковки (ДxШxВ) 7x4x4 см
Вес упаковки 0.075 кг
Все спецификации

Окуляр E10S с увеличением 10 крат оснащен шкалой в плоскости полевой диафрагмы. Он служит как обычный окуляр с десятикратным увеличением, и в качестве дополнительной функции может измерять размеры объектов или их элементов. Шкала имеет разметку в миллиметрах и микронах. Для проведения измерений окуляр нужно сперва отградуировать под каждый объектив, который планируется использовать. Окуляр E10S усаживается в тубус стандарта 23,2 мм.

Градуировка

Для проведения градуировки понадобится калибровочный слайд с делением шкалы 0,01 мм. Положите слайд на предметный столик и сфокусируйте микроскоп на его шкалу. Затем вращайте окуляр в трубке до тех пор, пока деления на шкалах слайда и окуляра не окажутся параллельными друг другу. Затем необходимо произвести расчет.

Расчет

Нужно высчитать, как соотносятся деления на шкалах окуляра и калибровочного слайда: сколько делений на шкале окуляра попадает в шкалу слайда (для объективов с малым увеличением) или сколько делений на слайде попадает в шкалу окуляра (для объективов со средним или большим увеличением). Затем нужно воспользоваться формулой:

Е=ТL/A, где

E – цена деления шкалы окуляра;

Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);

L – число делений объект-микрометра;

А – число делений шкалы окуляра.

Число, которое получилось в результате подсчетов для каждого объектива, зафиксируйте.

Размер препарата высчитывается так: сначала определяют, сколько делений на шкале окуляра он занимал. Затем это число умножается на результат, полученный по формуле для каждого объектива. Это число и будет отражать линейную величину препарата.

Совместимость:

  • Микроскоп биологический MAGUS Bio 230B
  • Микроскоп биологический MAGUS Bio 230BL
  • Микроскоп биологический MAGUS Bio 230T
  • Микроскоп биологический MAGUS Bio 230TL
  • Микроскоп поляризационный MAGUS Pol 850
Технические характеристики
Материал линз оптическое стекло
Увеличение, крат 10
Диаметр поля зрения, мм 20
Диоптрийная коррекция нет
Цена деления шкалы, мм 0,1
Посадочный диаметр, мм 23,2
Материал корпуса медь
Вынос выходного зрачка, мм 10
Артикул 83459
Бренд MAGUS (Магус)
Гарантия 0.5 лет
Размер упаковки (ДxШxВ) 7x4x4 см
Вес упаковки 0.075 кг
