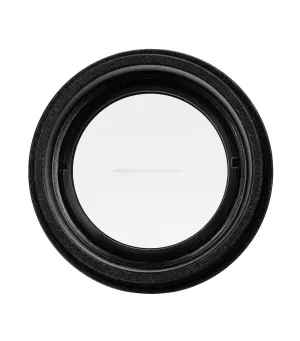

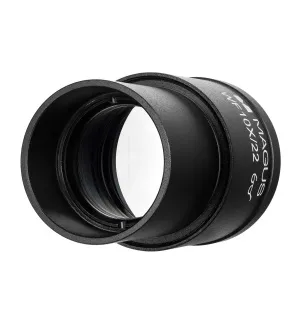

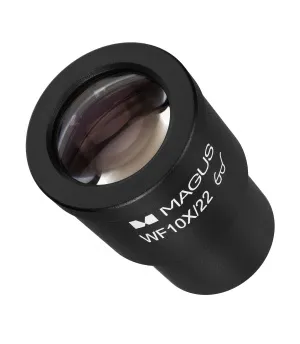

Окуляр MAGUS MES10 10х/22 мм со шкалой (D 30 мм)

Окуляр со шкалой в плоскости полевой диафрагмы для измерения исследуемых объектов в миллиметрах или микронах. Цена деления шкалы 0,1 мм. Окуляр устанавливают в тубус диаметром 30 мм вместо стандартного окуляра с увеличением 10x. Для каждого используемого объектива выполняют градуировку шкалы. Для этого требуется калибровочный слайд (объект-микрометр) с ценой деления 0,01 мм. Слайд размещают на предметном столике микроскопа и вращают окуляр в тубусе, пока деления шкал окуляра и слайда не окажутся параллельными.

Цену деления окулярной шкалы также определяют для каждого объектива. На объективах с малым увеличением подсчитывают число делений окулярной шкалы, попадающих в шкалу калибровочного слайда. На объективах со средним и большим увеличением производят обратную операцию: высчитывают, сколько делений шкалы слайда попадает в шкалу окуляра.

Затем производится расчет цены деления (E) по формуле:
Е=ТL/A, где:
Т – цена деления шкалы микрометрического слайда (0,01 мм);
L – число делений шкалы слайда;
А – число делений шкалы окуляра.

Для вычисления истинного линейного размера объекта измеряют длину объекта по шкале окуляра и полученное значение умножают на величину E, рассчитанную для рабочего объектива.

Совместимость:

• Микроскоп биологический MAGUS Bio 250B
• Микроскоп биологический MAGUS Bio 250BL
• Микроскоп биологический MAGUS Bio 250T
• Микроскоп биологический MAGUS Bio 250TL
• Микроскоп биологический инвертированный MAGUS Bio V300
• Микроскоп биологический инвертированный MAGUS Bio V350
• Микроскоп металлографический MAGUS Metal 600
• Микроскоп металлографический MAGUS Metal 600 BD
• Микроскоп металлографический MAGUS Metal 630
• Микроскоп металлографический MAGUS Metal 630 BD
• Микроскоп металлографический MAGUS Metal 650
• Микроскоп металлографический MAGUS Metal 650 BD
• Микроскоп металлографический инвертированный MAGUS Metal V700
• Микроскоп металлографический инвертированный MAGUS Metal V700 BD
• Микроскоп люминесцентный MAGUS Lum 400
• Микроскоп люминесцентный MAGUS Lum 400L
• Микроскоп люминесцентный инвертированный MAGUS Lum V500
• Микроскоп люминесцентный инвертированный MAGUS Lum V500L
• Микроскоп поляризационный MAGUS Pol 800
