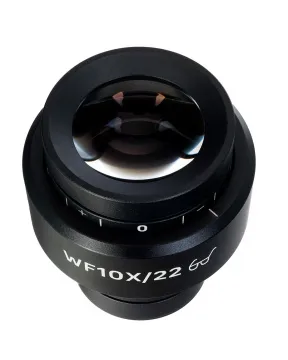

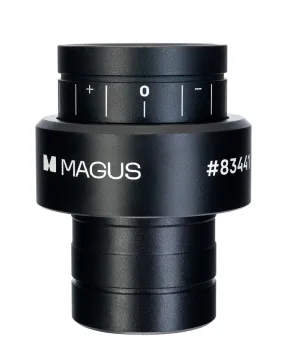

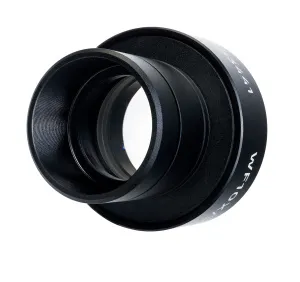

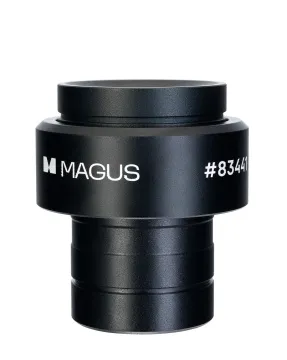

Окуляр MAGUS SE10S 10х/22 мм со шкалой (D 30 мм)
С диоптрийной коррекцией. Увеличение: 10 крат. Поле зрения: 22 мм. Шкала с ценой деления 0,1 мм
![MAGUS (Магус)](/upload/iv_resize_cache/iblock/732/o5ibn8nky1c5taljm56vg1y6x6wrwolr/magus_130_640fbac01026c972f04aa3e59e95a8865a.webp)
Артикул | 83441 | |
Бренд | MAGUS (Магус) | |
Гарантия | 0.5 лет | |
Размер упаковки (ДxШxВ) | 7x4x4 см | |
Вес упаковки | 0.095 кг |
Окуляр SE10S не только обладает увеличением 10х, но и оснащен шкалой для оценки размеров препарата или его структур в миллиметрах или микронах. Разметка шкалы произведена с шагом в 0,1 мм и располагается в области полевой диафрагмы окуляра. Прежде чем приступать к измерениям, откалибруйте шкалу под параметры каждого объектива, с которым планируете работать. Модель SE10S устанавливается в трубку 30 мм.
Градуировка
Калибровка проводится с помощью калибровочного слайда. Положите его на предметный столик и сфокусируйте микроскоп на его шкале, разделенной на отрезки по 0,1 мм. Затем вращайте окуляр в тубусе до тех пор, пока деления шкалы окуляра не станут параллельны делениям на калибровочном слайде.
Расчет
Чтобы откалибровать шкалу окуляра под нужный объектив, используется формула:
Е=ТL/A, где
E – цена деления шкалы окуляра;
Т – цена деления шкалы объект-микрометра, указанная на объект-микрометре (0,01 мм);
L – число делений объект-микрометра;
А – число делений шкалы окуляра.
Число E нужно записать для каждого объектива. Во время измерений препарата подсчитайте количество делений на шкале окуляра между двумя нужными точками. Затем это число умножайте на E. В результате получится линейная величина объекта измерения.
Совместимость:
- Микроскоп стереоскопический MAGUS Stereo 9T
Технические характеристики | |
Материал линз | оптическое стекло |
Увеличение, крат | 10 |
Диаметр поля зрения, мм | 22 |
Диоптрийная коррекция | есть |
Цена деления шкалы, мм | 0,1 |
Посадочный диаметр, мм | 30 |
Материал корпуса | медь |
Вынос выходного зрачка, мм | 10 |
